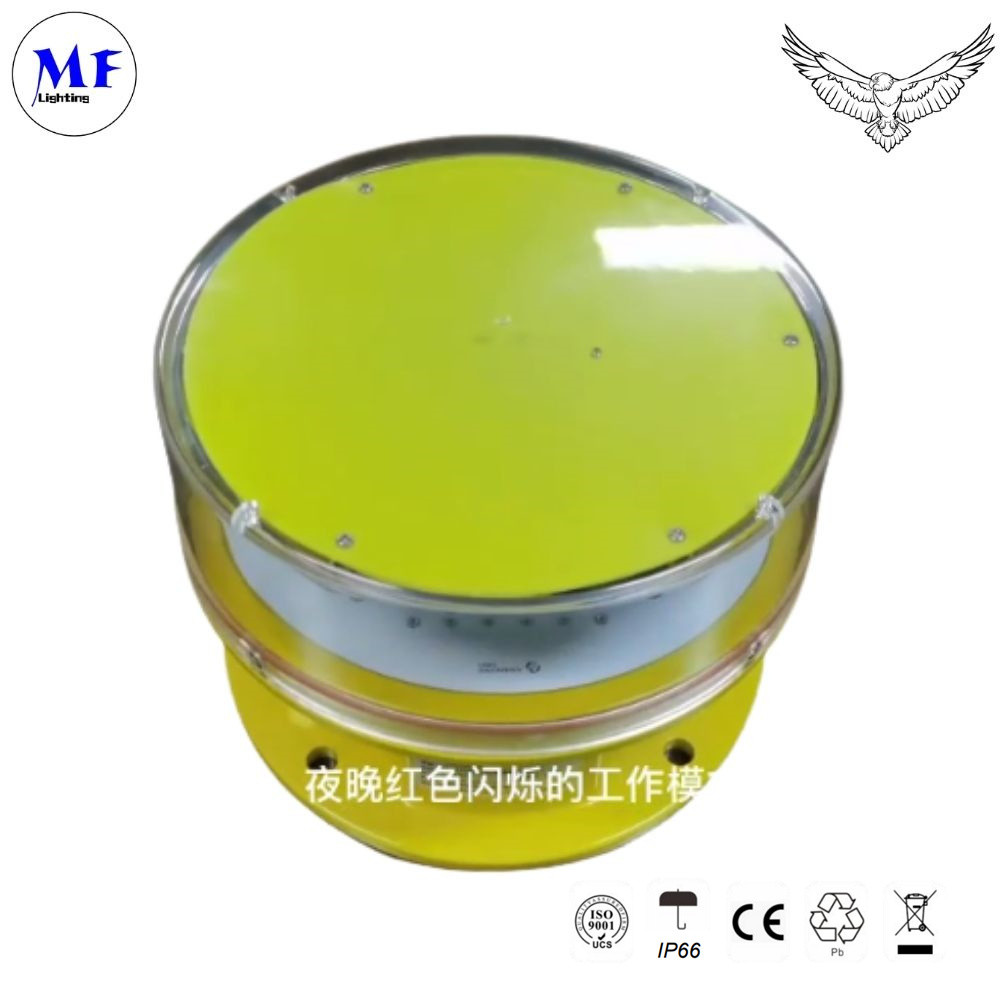

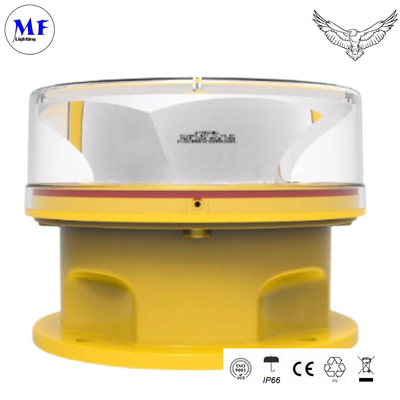

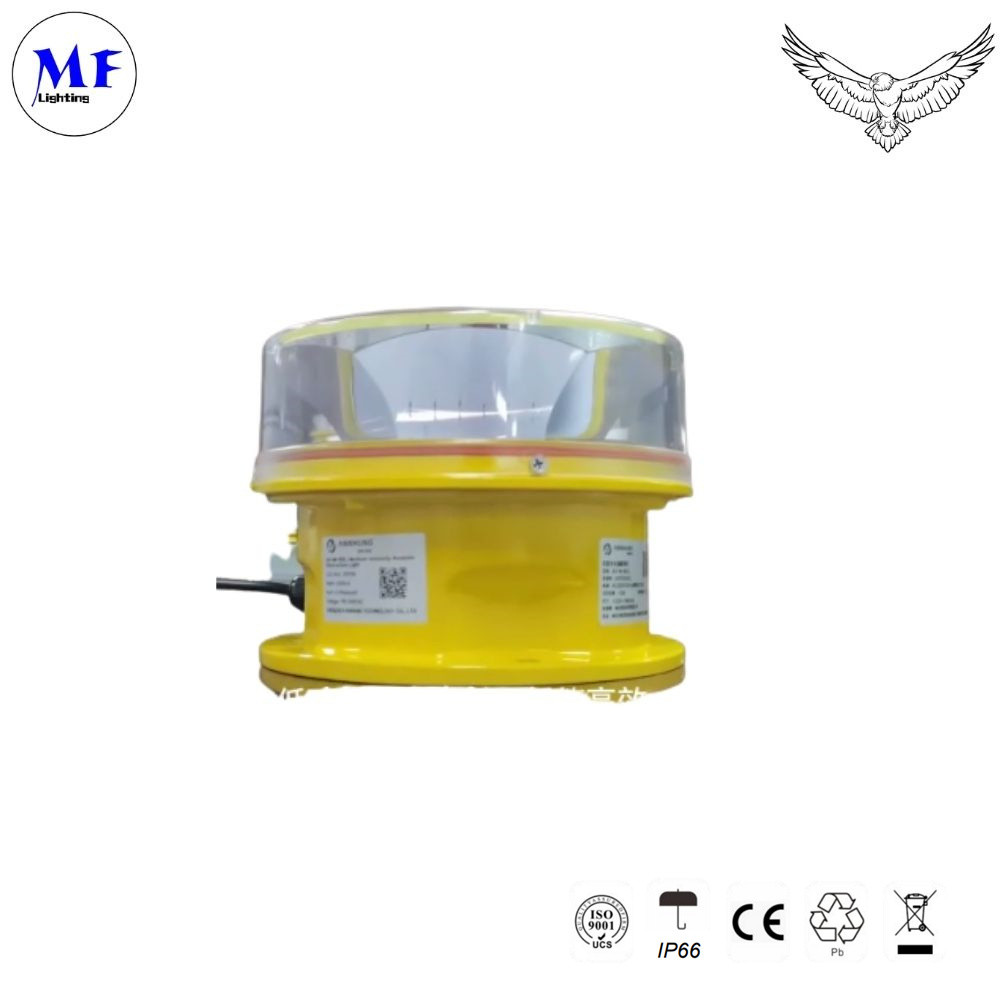

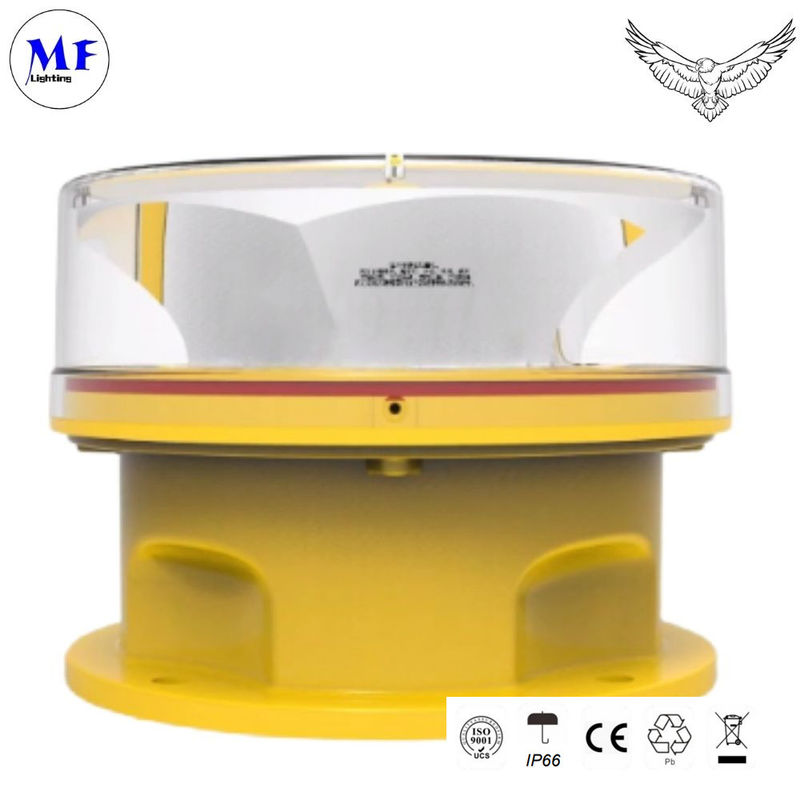

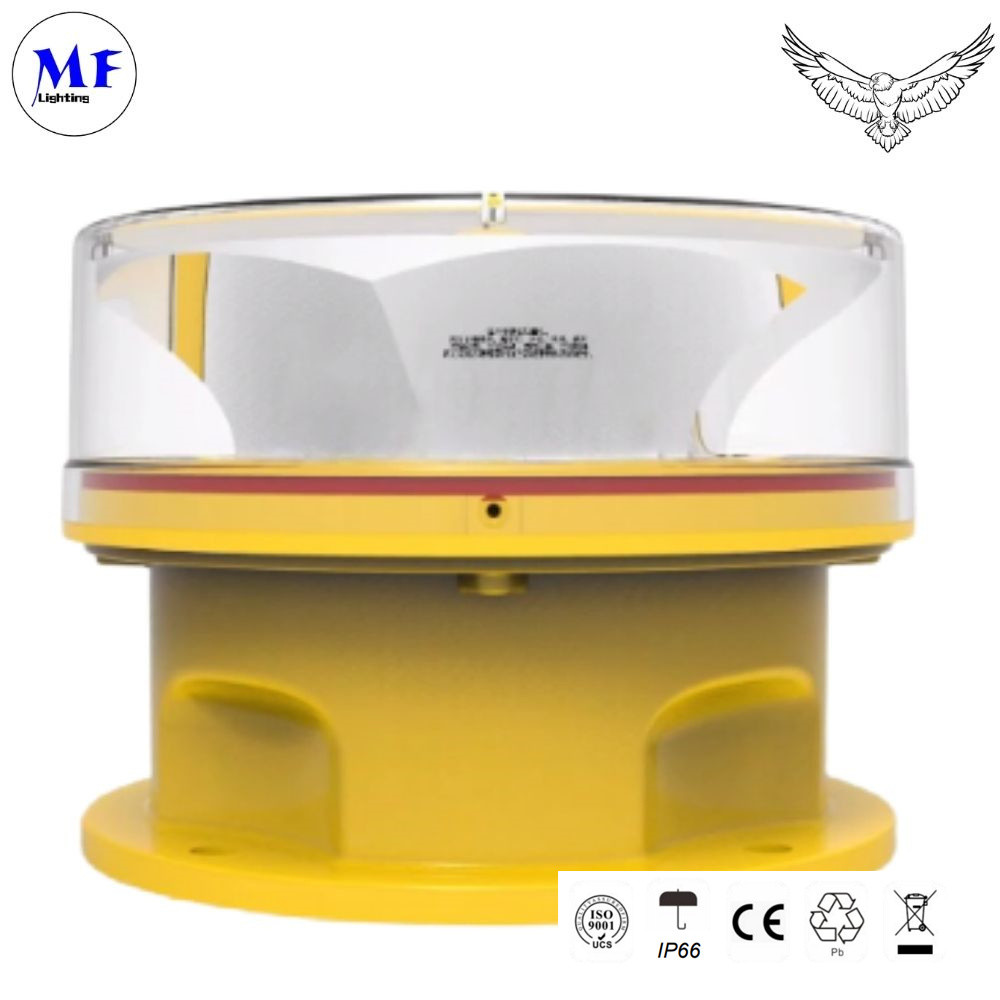

स्टेनलेस स्टील IP66 600W विमानन बाधा प्रकाश के लिए उच्च वृद्धि इमारत उच्च ध्रुव टॉवर क्रेन हवाई अड्डे

उत्पाद विवरण

• आईसीएओ अनुलग्नक 14 खंड 1, सातवां संस्करण, 2016, तालिका 6.3 मध्यम

  तीव्रता प्रकार ए बाधा प्रकाश
• एफएए एल-865



  विशेषताएं

  विद्युत



  1.CREE अल्ट्रा उच्च तीव्रता एलईडी प्रकाश स्रोत के रूप में बिजली की बचत
  बिजली की खपत और रखरखाव
  2.lampDC (12V, 24V, 48V) या AC (110-240VAC) में उपलब्ध बिजली की आपूर्ति

  ​​​

शारीरिक​

1प्रकाश के अभिसरण के लिए अद्वितीय डिजाइन और यूवी संरक्षित पॉलीकार्बोनेट परावर्तक
2यूवी सुरक्षा पाउडर लेपित चमकीले पीले रंग का आधार बेहतर दृश्यता प्रदान करता है

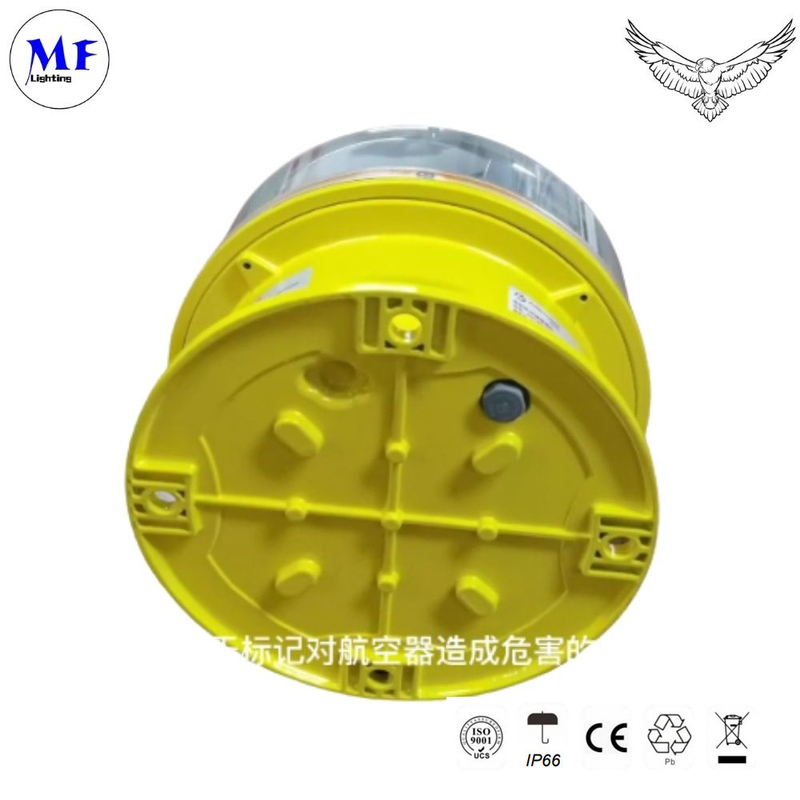

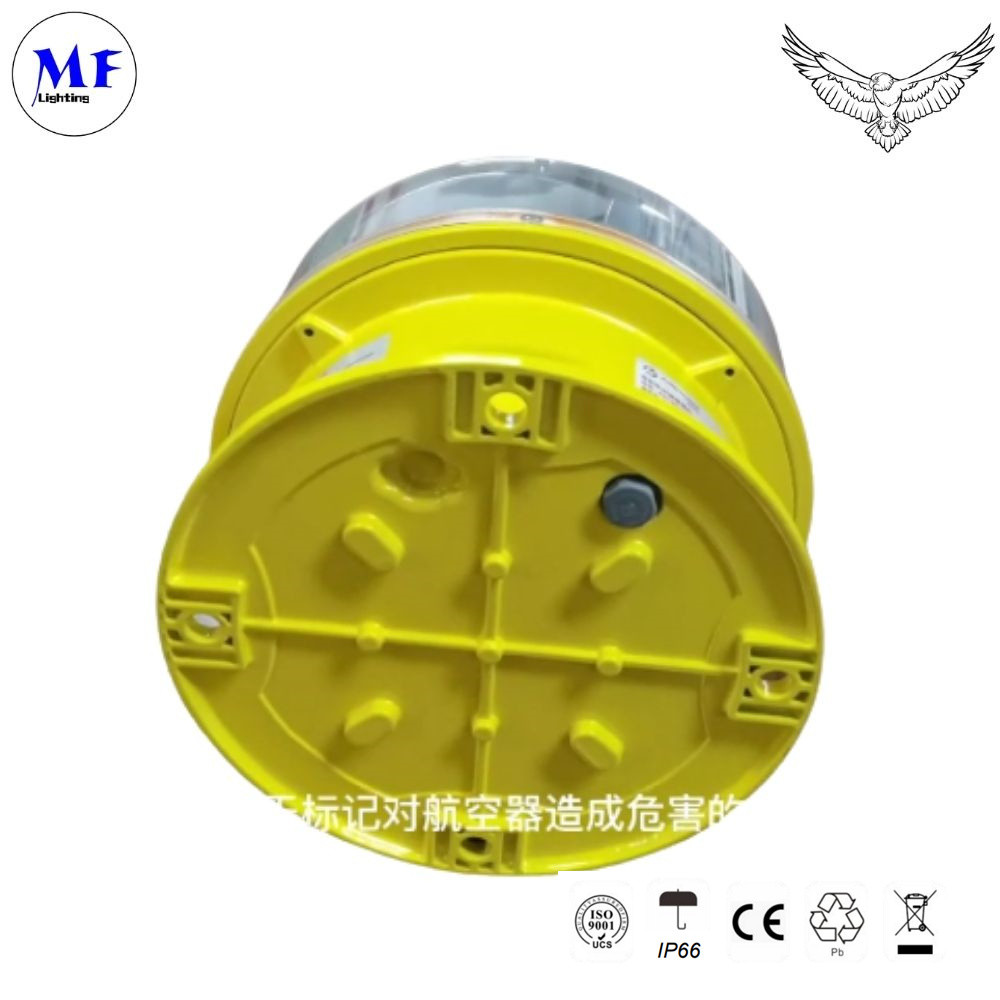

3आधार सामग्री डाई कास्टिंग एल्यूमीनियम है जिसमें मजबूत संक्षारण प्रतिरोध, सदमे और कंपन संरक्षण है।
4दबाव संतुलन वाल्व को आधार के नीचे स्थापित किया गया है ताकि यह सुनिश्चित किया जा सके कि हवा के माध्यम से जा सकता है लेकिन पानी से बचा जा सकता है,ताकि पूरे प्रकाश तापमान दबाव और तापमान अंतर के कारण नम हवा प्रवेश से बचने के लिए उच्च नहीं होगा.

प्रणाली डिजाइन​​

1.दिन/रात के संचालन के लिए अंतर्निहित फोटोसेल ((संध्या से सुबह तक संचालन)
2.सर्ज और बिजली संरक्षण

वैकल्पिक

1. शुष्क संपर्क दूरस्थ निगरानी के लिए अलार्म आउटपुट
2.जीपीएस सिंक्रनाइज़ेशन
3.एनवीजी का उपयोग करने वाले पायलट के लिए इन्फ्रारेड एलईडी

प्रकाश की विशेषताएं

​

प्रकाश स्रोत	सीआरईई उच्च तीव्रता एलईडी
उपलब्ध रंग	सफेद ((अन्य रंग वैकल्पिक है)
तीव्रता ((cd)	≥20,000cd (दिन में) ≥2,000cd ((रात में)
क्षैतिज आउटपुट (डिग्री)	360
ऊर्ध्वाधर विचलन (डिग्री)	3
फ्लैश विशेषताएं	20-60 फ्लैश प्रति मिनट ((कारखाना सेटिंगः 20fpm)
ऑपरेशन मोड	24 घंटे संचालन, 2 अलग-अलग मोड
एलईडी जीवन अनुभव (घंटे)	>100,000

ऑपरेटिंग वोल्टेज	DC ((12V, 24V, 36V, 48V) या AC ((110-240VAC)
तत्काल शक्ति ((W)	600
औसत शक्ति ((W)	20W ((20fpm)
बिजली का झटका	IEC61000-4-5 L- N ±3kV, IEC61000-4-5 L- PE ±6kV, IEC61000-4-5 N- PE ±6kV
विद्युत स्थैतिक	IEC61000-4-2 संपर्क डिस्चार्ज 8kV
सर्किट संरक्षण	एकीकृत

​

शारीरिक विशेषताएं​

ऑपरेटिंग वोल्टेज	DC ((12V, 24V, 36V, 48V) या AC ((110-240VAC)
तत्काल शक्ति ((W)	600
औसत शक्ति ((W)	20W ((20fpm)
बिजली का झटका	IEC61000-4-5 L- N ±3kV, IEC61000-4-5 L- PE ±6kV, IEC61000-4-5 N- PE ±6kV
विद्युत स्थैतिक	IEC61000-4-2 संपर्क डिस्चार्ज 8kV
सर्किट संरक्षण	एकीकृत

​

पर्यावरणीय कारक

परिवेश का तापमान ((°C)	-40~65
भंडारण तापमान ((°C)	-55~70
आर्द्रता	10%-95% आरएच ((कोई संघनक नहीं)
हवा की गति	240 किमी/घंटा
जलरोधक	IP66





अनुपालन

आईसीएओ	अनुलग्नक 14 खंड 1, "एरोड्रोम डिजाइन और ऑपरेशंस ⇒ सातवां संस्करण जुलाई 2016, तालिका 6.3 मध्यम तीव्रता वाला प्रकार ए का सफेद बाधा प्रकाश
एफएए	L-865



उपलब्ध विकल्प

एनवीजी (नाइट विजन गॉगल्स) संगत एलईडी

जीपीएस सिंक्रनाइज़ेशन फ्लैशिंग

शुष्क संपर्क आउटपुट

फ्लैशिंग दर

विन्यास

मॉडल	पावर इनपुट	फ्लैश दर	लेंस का रंग	फोटोसेल	सूखी संपर्क अलार्म	जीपीएस सिंक्रनाइज़ेशन फ्लैशिंग	नियंत्रण
MF-LI-A2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	स्थिर 20FPM 60FPM 40FPM 30FPM	सफेद ((अन्य रंग वैकल्पिक है)	अंतर्निहित फोटोसेल कोई फोटोसेल नहीं	कोई अलार्म नहीं	कोई सिंक नहीं जीपीएस एसएनवाईसी	अकेले प्रयोग के लिए नियंत्रक के साथ प्रयोग











वायरिंग आरेख









MF-MI-A2 मध्यम तीव्रता प्रकाश का उपयोग उच्च वृद्धि के शीर्ष पर किया जाता है

भवन, उच्च चिमनी, मार्किंग टॉवर (टेलीकॉम, जीएसएम,

माइक्रोवेव और टीवी), हाई पोल, टॉवर क्रेन, विंड टरबाइन, आदि जब

बाधा ऊंचाई 105-150 मीटर के बीच है, और अधिकांश समय काम करता है

कम तीव्रता वाली रोशनी और मध्यम तीव्रता वाली बी प्रकार की रोशनी के साथ स्थापित

निचली जगह।
