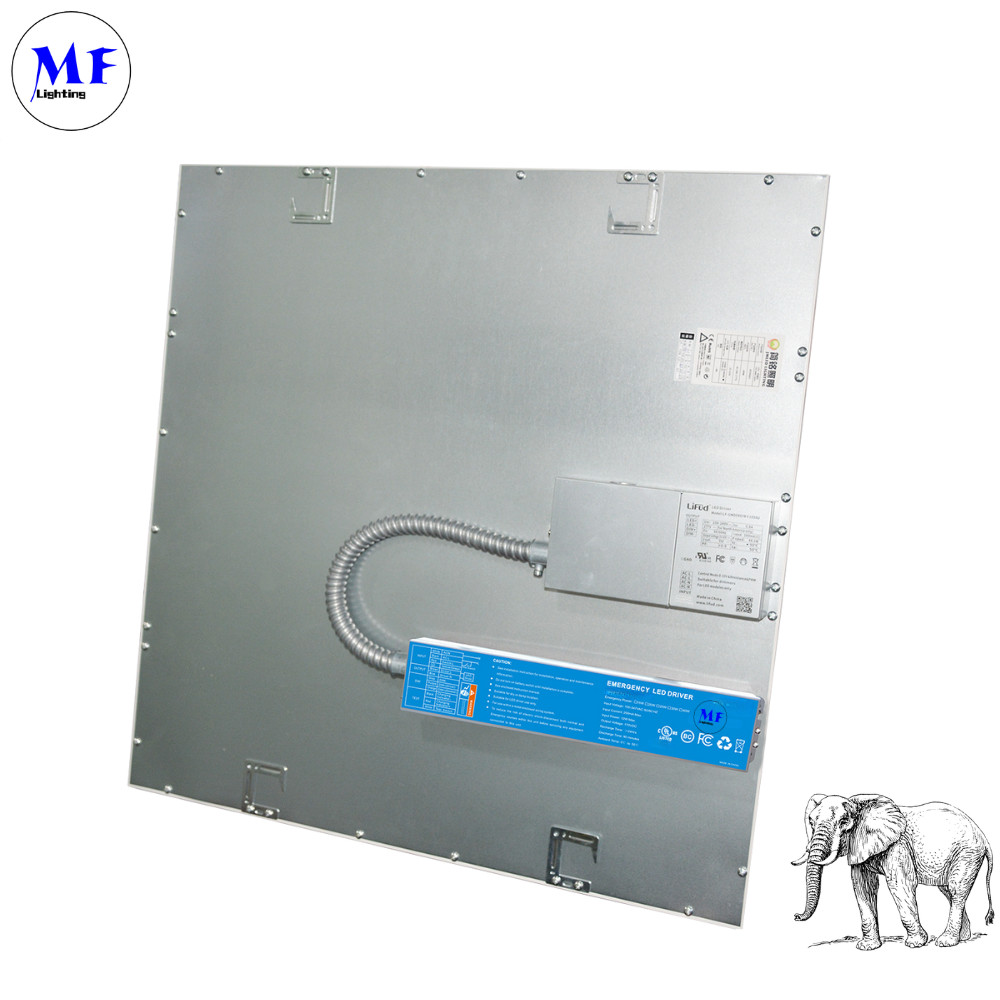

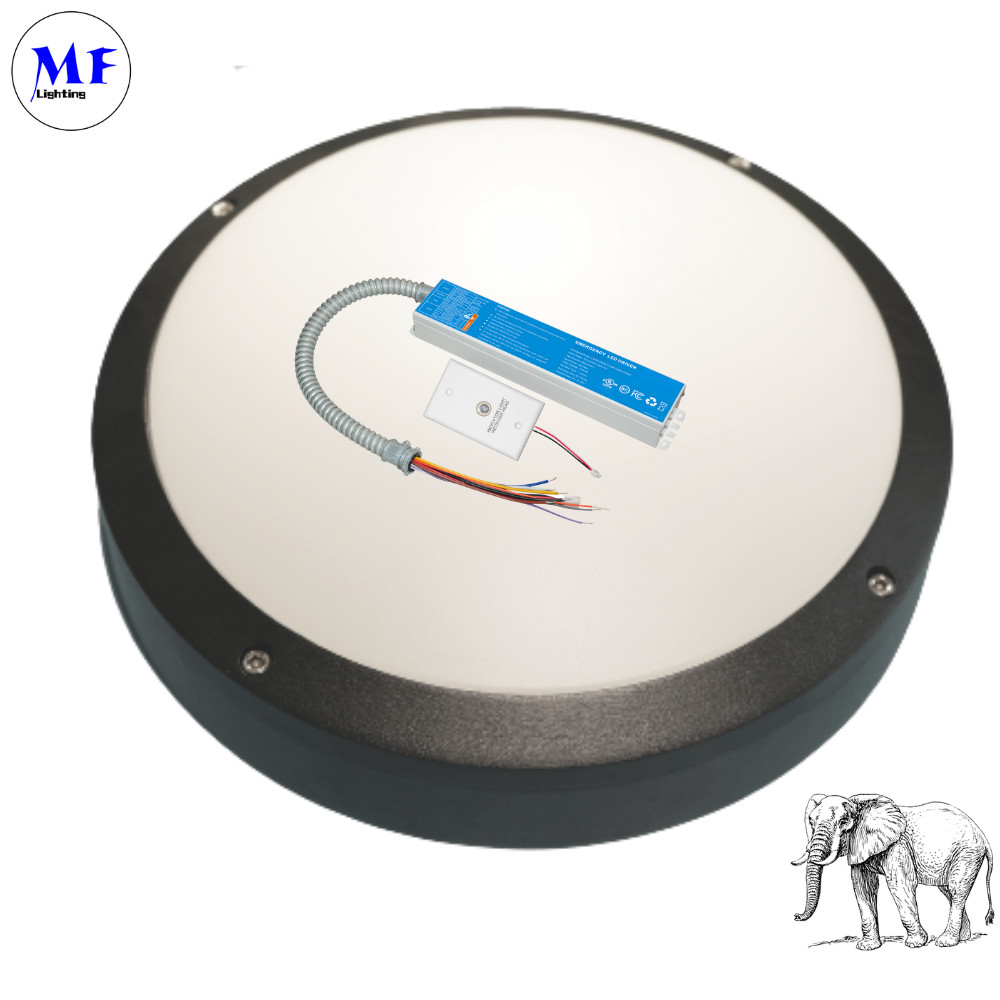

IP40 15W पैनिक लाइट बैलास्ट UL लिस्टेड LED इमरजेंसी ड्राइवर सीलिंग लाइट के लिए

उत्पाद विवरण

IP40 15W पैनिक लाइट बालास्ट UL सूचीबद्ध एलईडी आपातकालीन चालक छत प्रकाश के लिए

उत्पाद का वर्णन

विवरण

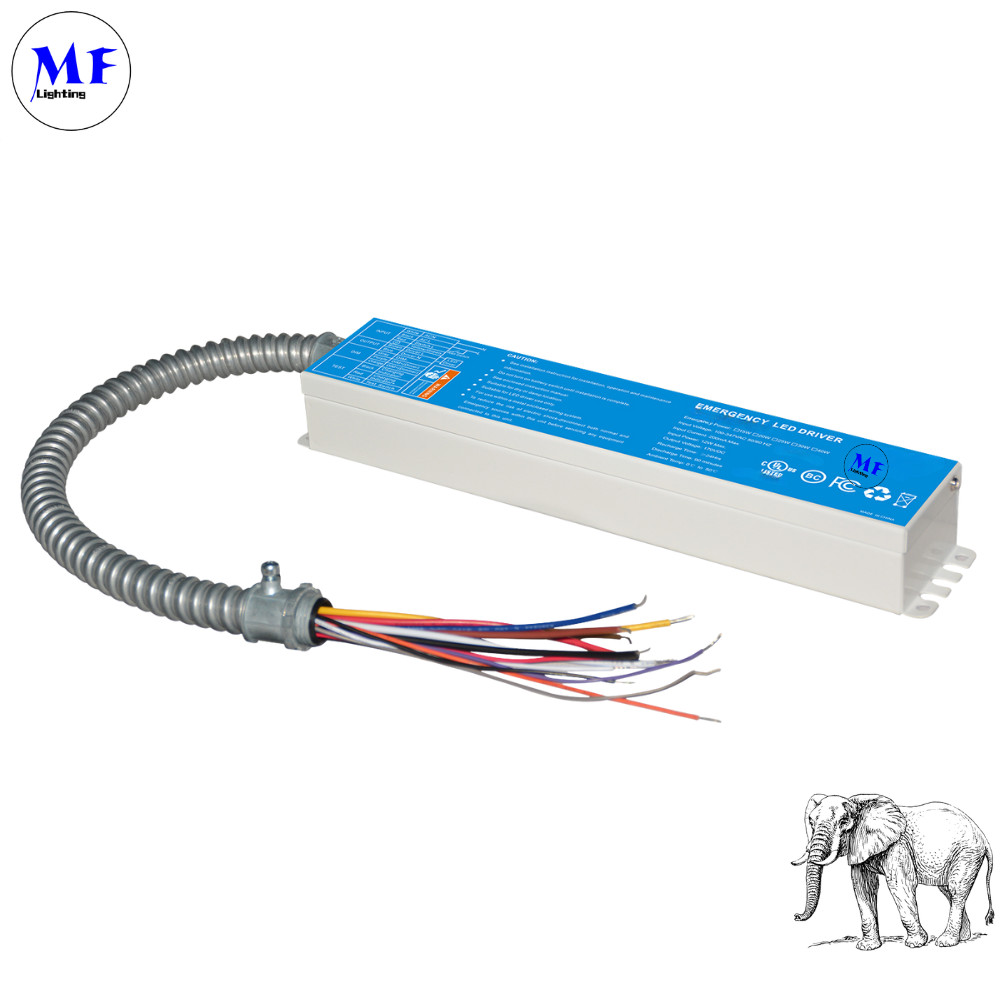

MF-EM-xxW-170 एलईडी आपातकालीन चालक एक विश्वसनीय और बहुमुखी बैकअप पावर समाधान है जिसे एसी बिजली आउटेज के दौरान प्रकाश व्यवस्था बनाए रखने के लिए डिज़ाइन किया गया है। UL924 और CSA C22.2 NO.141 मानकों के अनुरूप,यह स्थिर 170V सीसी आउटपुट के साथ 15W से 40W तक आपातकालीन शक्ति प्रदान करता है, लंबे समय तक चलने वाली लिथियम आयन बैटरी द्वारा संचालित है जो 90 मिनट का रनटाइम प्रदान करती है। ड्राइवर में स्व-परीक्षण कार्य है,प्रणाली की विश्वसनीयता सुनिश्चित करने के लिए स्वचालित 30 सेकंड मासिक परीक्षण और पूर्ण वार्षिक डिस्चार्ज परीक्षण करनायह 0-10V डिमिंग, TRIAC डिमर और सेंसर-आधारित (DC12V/AC120V) ऑपरेशन सहित कई नियंत्रण विकल्पों का समर्थन करता है, जिससे इसे विभिन्न प्रकाश व्यवस्था सेटअप के लिए अनुकूलन योग्य बनाया जा सकता है।एक विस्तृत इनपुट वोल्टेज रेंज (100-347V AC) के साथ, अधिक तापमान संरक्षण, और एक 5 साल की वारंटी, यह स्थायित्व और सुरक्षा के लिए बनाया गया है। कॉम्पैक्ट डिजाइन में (12.01 "× 2.36" × 1.57"), यह वाणिज्यिक, औद्योगिक,और आवासीय अनुप्रयोगों जहां आपातकालीन प्रकाश व्यवस्था आवश्यक है.

लाभः

नियामक अनुपालन
UL924 और CSA C22.2 NO.141 अमेरिका/कनाडा के लिए प्रमाणित, आपातकालीन प्रकाश व्यवस्था अनुप्रयोगों में सुरक्षा और विश्वसनीयता सुनिश्चित करता है।
व्यापक पावर रेंज
वाणिज्यिक/आवासीय उपयोग के लिए विविध प्रकाश भारों का समर्थन करने के लिए 170 वी डीसी के साथ 15W-40W आपातकालीन आउटपुट प्रदान करता है।
समझदारी से खुद की जाँच करें
स्वचालित रूप से 30-सेकंड मासिक और पूर्ण वार्षिक डिस्चार्ज परीक्षण करता है, सक्रिय रूप से सिस्टम या बैटरी समस्याओं का पता लगाता है।
बहु-नियंत्रण संगतता
यह 0-10V डिमर, TRIAC डिमर और DC12V/AC120V सेंसर के साथ काम करता है।
मजबूत बैटरी बैकअप
लिथियम आयन बैटरी 90 मिनट का रनटाइम प्रदान करती है, 24 घंटे के रिचार्ज के साथ, सुरक्षा के लिए अति-तापमान संरक्षण।
कॉम्पैक्ट और टिकाऊ
अंतरिक्ष-बचत डिजाइन (12.01"×2.36"×1.57") 5 साल की वारंटी के साथ, कठोर परिस्थितियों में दीर्घकालिक प्रदर्शन के लिए बनाया गया।

विशेषताएं
UL हमारे और कनाडा के लिए सूचीबद्ध
UL924 के अनुसार सूचीबद्ध और CSA C22.2 NO.141 के अनुसार परीक्षण किया गया
उच्च वोल्टेज आउटपुट
कम ऊर्जा खपत सीईसी अनुपालन
निरंतर आउटपुट शक्ति
आत्म-परीक्षण
बैटरीःअधिक तापमान संरक्षण

विनिर्देश

​

इनपुट वोल्ट	100~347Vac,50/60Hz
इनपुट करंट	200mAmax.
इनपुट पावर रेटिंग	12W अधिकतम।
आउटपुट वोल्टेज	170Vdc
आपातकालीन शक्ति	15W
रिचार्ज का समय	24 घंटे
छुट्टी का समय	90 मिनट
बैटरी	लिथियम आयन 2500mAh-14.8V
वारंटी	5 वर्ष
परिवेश का तापमान	32~122 F ((0....+50 oC)
वजन	3.66 पाउंड ((1.4 किलोग्राम)
आईपी ग्रेड	IP40

​​

ऑपरेशन ((संकेतक स्थिति)	टिप्पणियाँ
ठोस लाल ऑन	सिस्टम ठीक/एसी ठीक
चमकती लाल (1s चालू, 1s बंद, साइकिल चलाना)	बैकअप माइक्रो इन्वर्टर काम कर रहा हैआपातकालीन मोड
चमकती लाल (0.5s चालू, 0.5s बंद, साइकिल चलाना)	बैटरी का पता नहीं चला, बैटरी की जाँच करेंसंबंध

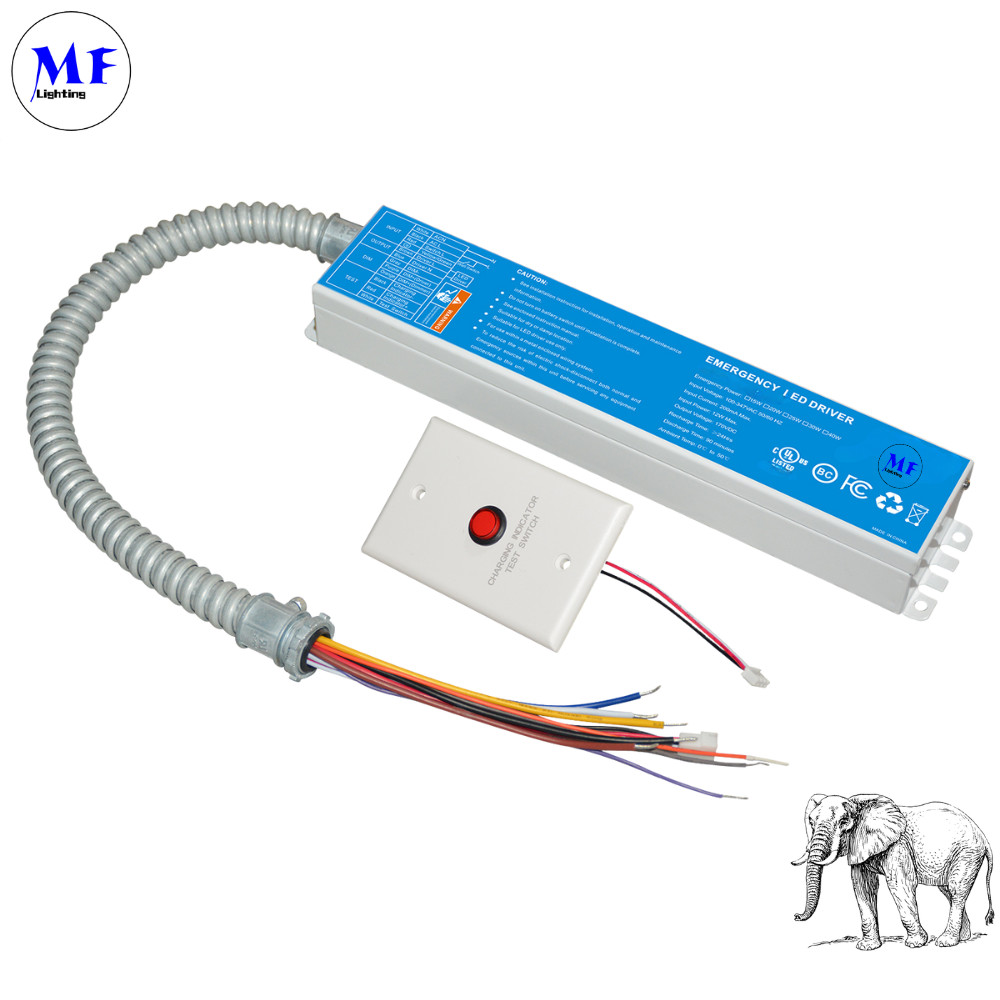

परीक्षण बटन
0S
0S

​

भिन्न आकार

​

मॉडल नं.	आउटपुट वोल्टेज	आपातकाल शक्ति	बैटरी प्रकार
MF-EM-15W-170	170Vdc	15W	लिथियम आयन 2500mAh-14.8V
MF-EM-25W-170		25W	लिथियम आयन 4400mAh-14.8V
MF-EM-30W-170		30W	लिथियम आयन 5200mAh-14.8V
MF-EM-40W-170		40W	लिथियम आयन 5000mAh-18.5V

​

​आत्म-परीक्षण
इसमें एक नियंत्रण/मॉनिटर सर्किट है जो महीने में एक बार 30 सेकंड का डिस्चार्ज टेस्ट और साल में एक बार डिस्चार्ज टेस्ट करेगा।इकाई एक एसी बिजली की विफलता का अनुकरण और स्वचालित रूप से आपातकालीन मोड पर स्विच. रूटीन परीक्षण के दौरान इकाई एलईडी लोड, बैटरी वोल्टेज, और आपातकालीन अवधि के संचालन की निगरानी करेगा, अगर इकाई किसी भी समस्याओं का पता लगाता है, संकेतक तेजी से चमक जाएगा

वायरिंग आरेख

आधारभूत एसी कनेक्शन
आपातकालीन चालक के लिए प्रत्यक्ष एसी बिजली इनपुट (100-347V) के लिए बुनियादी वायरिंग दिखाता है
उचित ग्राउंडिंग के साथ तटस्थ (एसी-एन) और लाइन (एसी-एल) कनेक्शन शामिल हैं
0-10V डिमर सिस्टम एकीकरण
0-10V डिम करने योग्य एलईडी ड्राइवरों के साथ कनेक्शन दिखाता है
डिम + (बैंगनी) और डिम- (गुलाबी) नियंत्रण लाइनों के लिए विवरण वायरिंग
डिमिंग नियंत्रण सक्षम करते हुए आपातकालीन कार्यक्षमता बनाए रखता है
TRIAC डिमर संगतता
चरण-कट (TRIAC) डिमिंग सिस्टम के लिए वायरिंग का प्रदर्शन करता है
मंद गर्म (काला), लोड (लाल), और तटस्थ (सफेद) तारों का उचित कनेक्शन दिखाता है
शोर में कमी के लिए ग्राउंडिंग आवश्यकताओं को शामिल करता है
दीवार स्विच नियंत्रण सेटअप
सरल चालू/बंद नियंत्रण वायरिंग विन्यास प्रदान करता है
आपातकालीन संचालन की क्षमता बनाए रखता है
विश्वसनीय संचालन के लिए उचित स्विच पैर वायरिंग दिखाता है
डीसी12वी सेंसर एकीकरण
विवरण निम्न वोल्टेज सेंसर कनेक्शन (12V DC)
सेंसर पावर वायरिंग और डिमिंग कंट्रोल इंटरफेस को दर्शाता है
आपातकालीन प्रकाश व्यवस्था के कार्य का रखरखाव दिखाता है
AC120V सेंसर अनुप्रयोग
लाइन वोल्टेज सेंसर की स्थापना को शामिल करता है
सही सेंसर लोड वायरिंग प्रदर्शित करता है
आपातकालीन संचालन सर्किट सुरक्षा शामिल है

उपाय

आवेदन

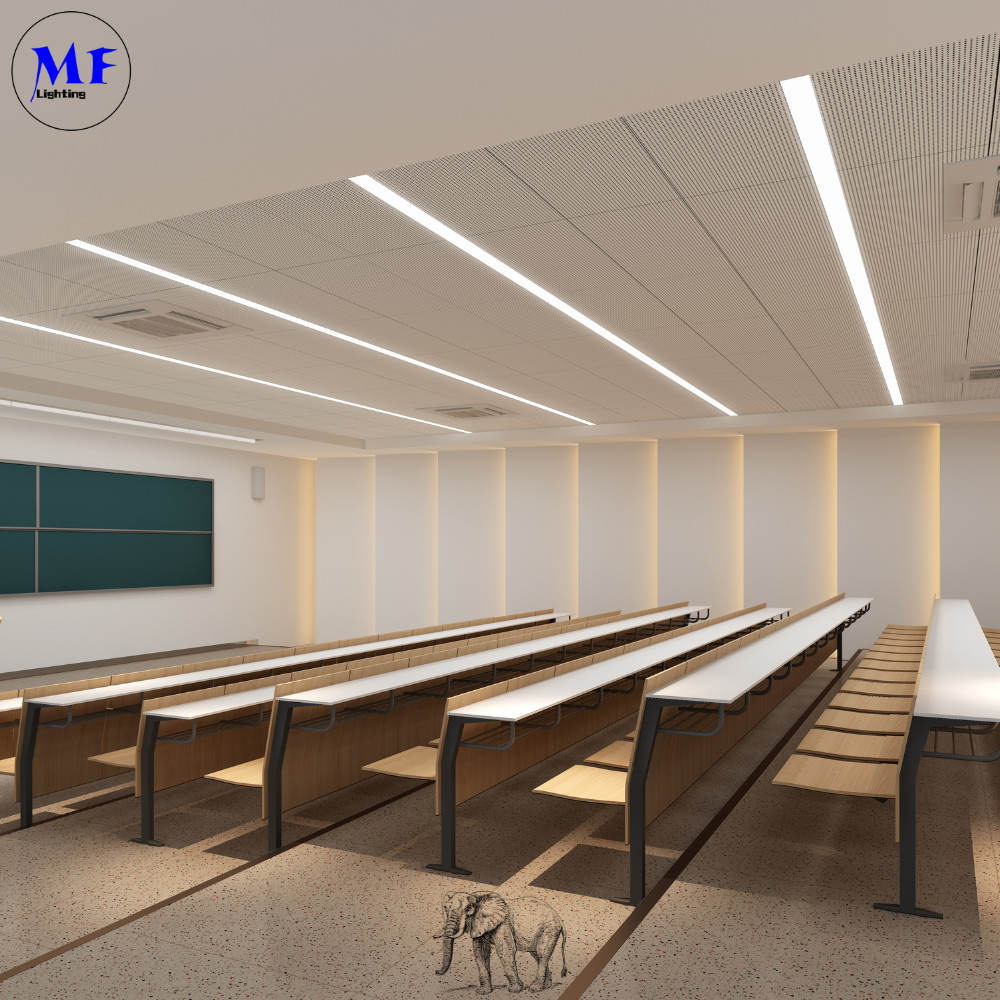

1वाणिज्यिक और कार्यालय भवन
परिदृश्य: गलियारों, सीढ़ियों और बाहर निकलने के संकेतों में आपातकालीन रोशनी।
विन्यास: साधारण रूप से सरल चालू/बंद नियंत्रण के लिए आरेख 2 (वॉल स्विच) या आरेख 4 (गैर-डीममेबल वॉल स्विच) का उपयोग करता है।
क्यों? बिजली के आउटेज के दौरान रोशनी बनाए रखते हुए सुरक्षा नियमों (UL924) के अनुपालन को सुनिश्चित करता है।
2खुदरा दुकानें और शोरूम
परिदृश्यः समायोज्य वातावरण के लिए डिम करने योग्य एलईडी प्रकाश व्यवस्था।
विन्यासः सुचारू मंदी नियंत्रण के लिए आरेख 1 (0-10V डिमर) या आरेख 5 (DC12V सेंसर) का उपयोग करता है।
क्यों? आपातकालीन प्रकाश व्यवस्था कार्यक्षमता सुनिश्चित करते हुए चमक समायोजन की अनुमति देता है।
3थिएटर, होटल और रेस्तरां
परिदृश्य: आपातकालीन समर्थन के साथ मूड लाइटिंग।
कॉन्फ़िगरेशनः चरण-कट डिमिंग संगतता के लिए आरेख 3 (TRIAC डिमर) का उपयोग करता है।
क्यों? आपातकालीन बिजली का बैकअप प्रदान करते हुए पारंपरिक दीवार डिमर का समर्थन करता है।
4औद्योगिक एवं गोदाम सुविधाएं
परिदृश्य: आपातकालीन संचालन के साथ उच्च-बंद प्रकाश व्यवस्था।
विन्यासः गति-सक्रिय प्रकाश व्यवस्था के लिए आरेख 6 (AC120V सेंसर) का उपयोग करता है।
क्यों? सुरक्षा आवश्यकताओं को पूरा करते हुए सेंसर नियंत्रण के साथ ऊर्जा दक्षता में वृद्धि करता है।
5आवासीय और स्मार्ट होम
परिदृश्य: गलियारों या महत्वपूर्ण क्षेत्रों में आपातकालीन प्रकाश व्यवस्था।
विन्यासः स्वचालन के लिए आरेख 2 (वाल स्विच) या आरेख 5 (DC12V सेंसर) का उपयोग करता है।
यह सुरक्षा सुनिश्चित करते हुए घर की प्रकाश व्यवस्था के साथ निर्बाध एकीकरण प्रदान करता है।
