IP20 एलईडी आपातकालीन ड्राइवर किट पैनिक लाइट ट्रिप्रूफ लाइट डाउन लाइट सीलिंग लाइट हाईबे लाइट के लिए बालास्ट

उत्पाद विवरण

IP20 एलईडी इमरजेंसी ड्राइवर किट, ट्राइप्रूफ लाइट, डाउन लाइट, सीलिंग लाइट, हाईबे लाइट के लिए पैनिक लाइट बैलास्ट

उत्पाद विवरण

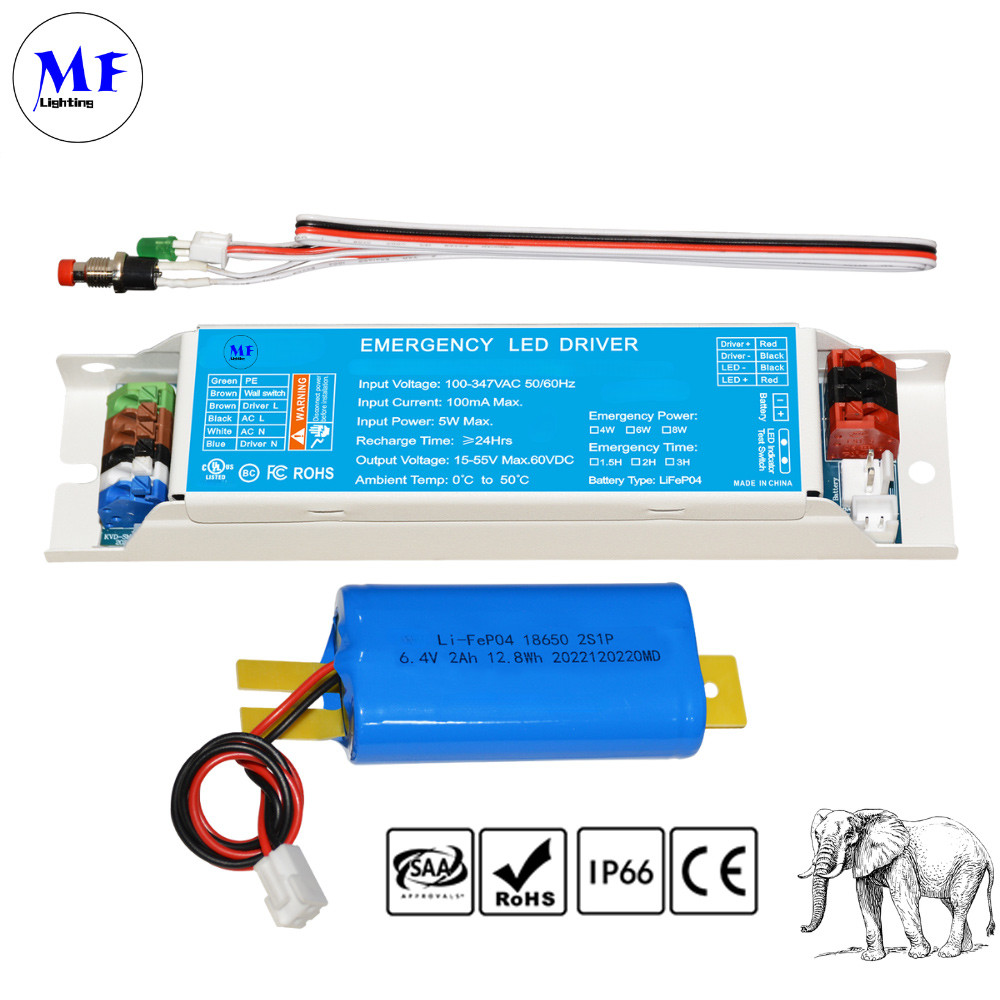

MF-SM-xxW-8W LED इमरजेंसी ड्राइवर एक UL924/CSA-प्रमाणित पावर बैकअप समाधान है जिसमें 2000+ चक्रों वाली 3000mAh LiFePO4 बैटरी और व्यापक सुरक्षा सुविधाएँ हैं। यह 100-347VAC इनपुट का समर्थन करता है, 6W/8W आउटपुट (15-55VDC/60-240VDC) ≥1.5H रनटाइम के साथ प्रदान करता है, और 0°C-60°C वातावरण में संचालित होता है। यूनिट में स्मार्ट एलईडी संकेतक, स्वचालित त्रैमासिक परीक्षण और मैनुअल आपातकालीन सिमुलेशन शामिल हैं, जो वाणिज्यिक/औद्योगिक प्रकाश अनुप्रयोगों के लिए 5-वर्षीय वारंटी द्वारा समर्थित हैं।


प्रमाणित सुरक्षा और अनुपालन
RoHS अनुपालन के साथ कठोर UL924 और CSA C22.2 NO.141 सुरक्षा मानकों को पूरा करता है, जो महत्वपूर्ण प्रकाश अनुप्रयोगों में विश्वसनीय संचालन सुनिश्चित करता है।

उन्नत बैटरी तकनीक
2000+ चार्ज चक्रों वाली एक उच्च-क्षमता वाली 3000mAh LiFePO4 बैटरी और ओवरचार्ज, ओवर-डिस्चार्ज और शॉर्ट सर्किट के खिलाफ व्यापक सुरक्षा की सुविधाएँ।

यूनिवर्सल पावर संगतता
वाइड इनपुट वोल्टेज रेंज (100-347VAC) को दोहरे आउटपुट विकल्पों (15-55VDC/60-240VDC) के साथ सपोर्ट करता है, जो इसे विभिन्न प्रकाश व्यवस्था कॉन्फ़िगरेशन के लिए अनुकूल बनाता है।

स्मार्ट ऑपरेशन और निगरानी
एकीकृत एलईडी संकेतक स्पष्ट स्थिति अपडेट प्रदान करते हैं, जबकि स्वचालित त्रैमासिक स्व-परीक्षण और मैनुअल परीक्षण बटन निरंतर सिस्टम विश्वसनीयता सुनिश्चित करते हैं।

टिकाऊ और रखरखाव के अनुकूल
कठोर वातावरण (0°C-60°C संचालन) के लिए न्यूनतम रखरखाव आवश्यकताओं के साथ डिज़ाइन किया गया है, जो उद्योग-अग्रणी 5-वर्षीय वारंटी द्वारा समर्थित है।

विशेषताएँ

प्रकाश व्यवस्था के लिए अधिकांश सुरक्षा मानकों को पूरा करें
मानक CSA C22.2 NO.141 UL924
बाहरी लिथियम आयरन फॉस्फेट बैटरी
बैटरी सुरक्षा: ओवर चार्ज सुरक्षा, ओवर डिस्चार्ज सुरक्षा, शॉर्ट सर्किट सुरक्षा
संकेतक विभिन्न कार्य मोड दिखाता है
बैटरी मानक CH और मानक DCH के 2000 चक्रों को पूरा करती हैं
RoHS अनुरूप

विशेष विवरण:

​

यूनिवर्सल इनपुट वोल्टेज:	100-347Vac 50/60Hz
एसी इनपुट करंट:	100mA अधिकतम।
एसी इनपुट पावर रेटिंग:	5.0W अधिकतम।
बैटरी चार्जिंग करंट:	250mA
चार्जिंग समय:	≥24 घंटे
आउटपुट करंट और वोल्टेज:	15-55VDC/60-240VDC
आपातकालीन समय:	≥1.5H
बैटरी:	Li-Fep04 2000mAh-6.4V
आउटपुट पावर:	8W
पूर्ण वारंटी:	5 वर्ष
तापमान रेटिंग परिवेश:	Li-Fep04 0°C से 60°C (32°F से 104°F)

​​वायरिंग आरेख

मानकीकृत रंग-कोडिंग प्रणाली
हरा/पीला: सुरक्षात्मक पृथ्वी (PE) कनेक्शन
नीला: न्यूट्रल (AC N) इनपुट
भूरा/काला: लाइव (AC L) इनपुट
लाल/काला: एलईडी सरणी के लिए आपातकालीन आउटपुट

दोहरी-सर्किट एकीकरण
एक साथ मुख्य पावर (AC L/N) और इमरजेंसी ड्राइवर से जुड़ता है
सामान्य और आपातकालीन संचालन के लिए अलग-अलग रास्ते बनाए रखता है

ड्राइवर इंटरफ़ेस कनेक्शन
एलईडी ड्राइवर इनपुट (ड्राइवर एल/एन) के लिए समर्पित टर्मिनल
स्पष्ट रूप से चिह्नित आपातकालीन सर्किट आउटपुट (ड्राइवर +/-)

लोड कनेक्शन पॉइंट
एलईडी सरणी के लिए पॉजिटिव/नेगेटिव टर्मिनल (एलईडी +/-)
प्रकाश जुड़नार से सीधे कनेक्शन के लिए डिज़ाइन किया गया

सुरक्षा-अनुपालक लेआउट
एसी और डीसी सर्किट का उचित पृथक्करण
IEC मानकों के अनुसार सभी कनेक्शन बिंदुओं की स्पष्ट पहचान

भौतिक विन्यास
एकीकृत टर्मिनल ब्लॉक डिज़ाइन
वायरिंग के लिए तनाव राहत प्रावधान

माप

​एलईडी और टेस्ट बटन की स्थिति

एलईडी संकेतक
हरा श्वास पैटर्न: चार्जिंग मोड
हरा स्थिर: बैटरी पूरी तरह से चार्ज
लाल चमकती: नीचे के रूप में विफलता
प्रति सेकंड एक बार लाल चमकती: बैटरी कनेक्ट नहीं है
बैटरी खराब है
प्रति सेकंड चार बार लाल चमकती: आपातकालीन मोड के दौरान लोड विफलता, ओपन सर्किट/शॉर्ट सर्किट
टेस्ट बटन
1: 0S 2: नकली आपातकालीन स्थितियों में, बाहर निकलने और सामान्य चार्जिंग स्थिति में वापस आने के लिए एक बार छोटा दबाएं
3: 0S त्रैमासिक स्व-परीक्षण
जब इमरजेंसी ड्राइवर चालू होता है, तो हर 180 दिन±1 दिन स्वचालित रूप से आपातकालीन स्थिति में प्रवेश करता है, आपातकालीन अवधि तब तक जब तक बैटरी डिस्चार्ज नहीं हो जाती, फिर पावर-ऑन स्थिति में वापस आ जाती है।

​स्थापना निर्देश

1: यदि इसका पहली बार उपयोग किया जाता है या यह ओवर-डिस्चार्ज होने के बाद सामान्य कार्यशील स्थिति में प्रवेश नहीं करता है, तो आपातकालीन बिजली आपूर्ति को सक्रिय करने और इसे 24 घंटे तक चार्ज करने के लिए मुख्य बिजली को कनेक्ट करना आवश्यक है। कृपया प्रदान की गई मूल आपातकालीन बैटरी का उपयोग करें
2: इसे स्थापित और उपयोग करते समय, कृपया इसे गर्मी के स्रोतों से दूर रखें और केवल एक निश्चित कार्य तापमान सीमा के भीतर ही उपयोग करें।
3: एक ठंडी, सूखी जगह में संग्रहित किया जाना चाहिए।
4: लंबे समय तक भंडारण के बाद, आवश्यकतानुसार कम से कम हर 6 महीने में एक बार रिचार्ज करें।
5: इमरजेंसी ड्राइवर परीक्षण 1 मिनट से अधिक लंबा होना चाहिए, परीक्षण बटन को बार-बार न दबाएं।

​अनुप्रयोग

अनुप्रयोग:

वाणिज्यिक स्थान
मॉल, कार्यालय और खुदरा स्टोर जिन्हें सुरक्षित निकासी के लिए UL924-अनुपालक आपातकालीन प्रकाश व्यवस्था की आवश्यकता होती है।
स्वास्थ्य सेवा और शिक्षा
अस्पतालों और स्कूलों को महत्वपूर्ण क्षेत्रों में विश्वसनीय बैकअप प्रकाश व्यवस्था की आवश्यकता होती है।
औद्योगिक सुविधाएं
वेयरहाउस और प्लांट जिन्हें 1.5 घंटे के रनटाइम के साथ टिकाऊ 0-60°C संचालन की आवश्यकता होती है।
परिवहन अवसंरचना
हवाई अड्डे और सबवे जहां स्वचालित आपातकालीन प्रकाश व्यवस्था अनिवार्य है।
आतिथ्य स्थल
होटल और कन्वेंशन सेंटर जिन्हें विवेकपूर्ण, उच्च-प्रदर्शन आपातकालीन प्रणालियों की आवश्यकता होती है।

​पैकेजिंग और शिपिंग

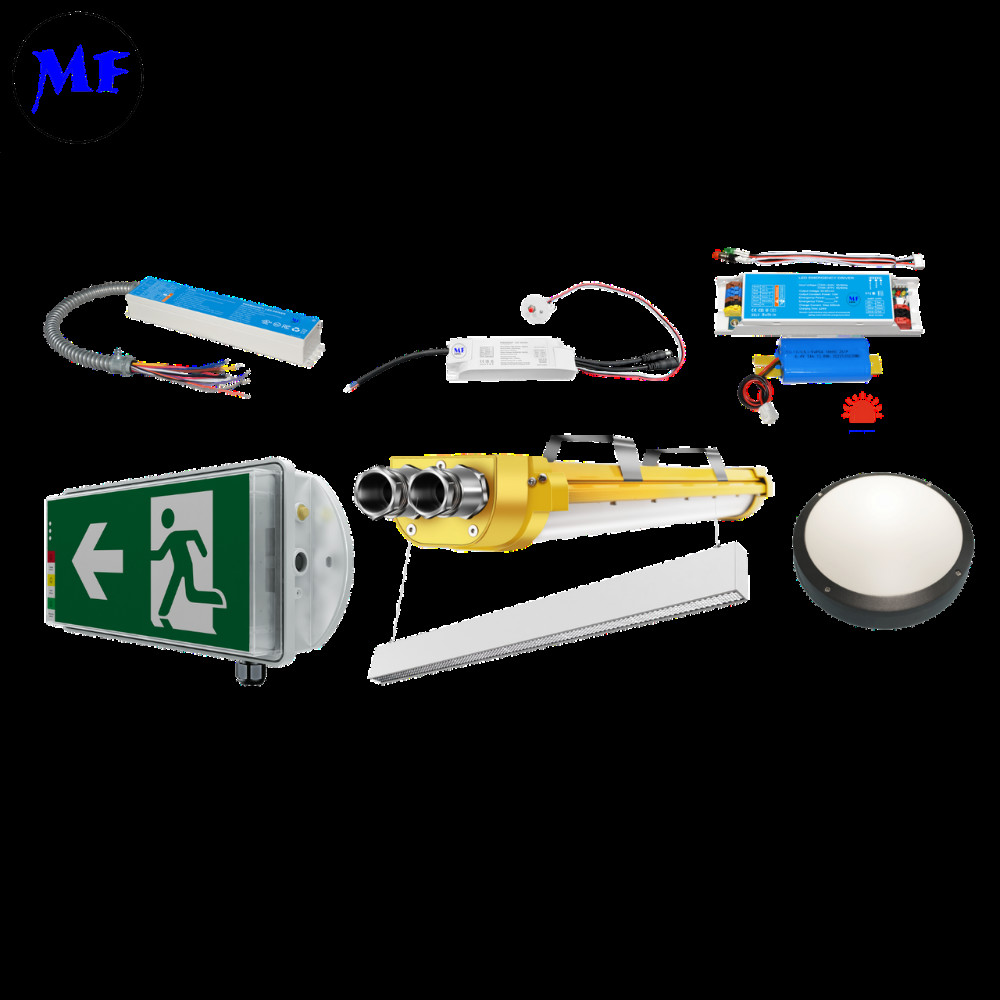

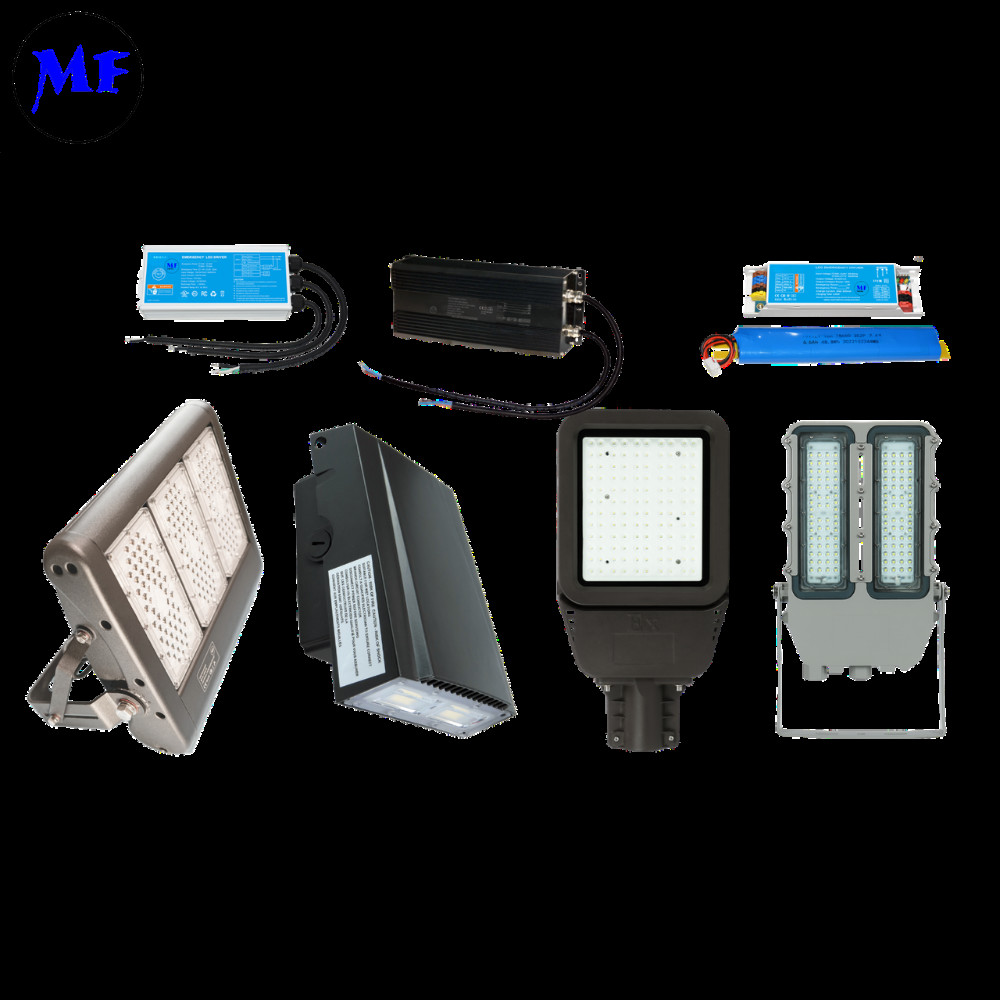

उत्पाद लाइन
