IP20 पैनिक लाइट बैलास्ट इमरजेंसी बैलास्ट इन्वर्टर इमरजेंसी लाइट किट एलईडी इमरजेंसी ड्राइवर ट्राईप्रूफ लाइट डाउन लाइट सीलिंग लाइट के लिए

उत्पाद विवरण

IP20 पैनिक लाइट बैलास्ट इमरजेंसी बैलास्ट इंटरटर इमरजेंसी लाइट किट एलईडी इमरजेंसी ड्राइवर फॉर ट्राइप्रूफ लाइट डाउन लाइट सीलिंग लाइट

उत्पाद विवरण

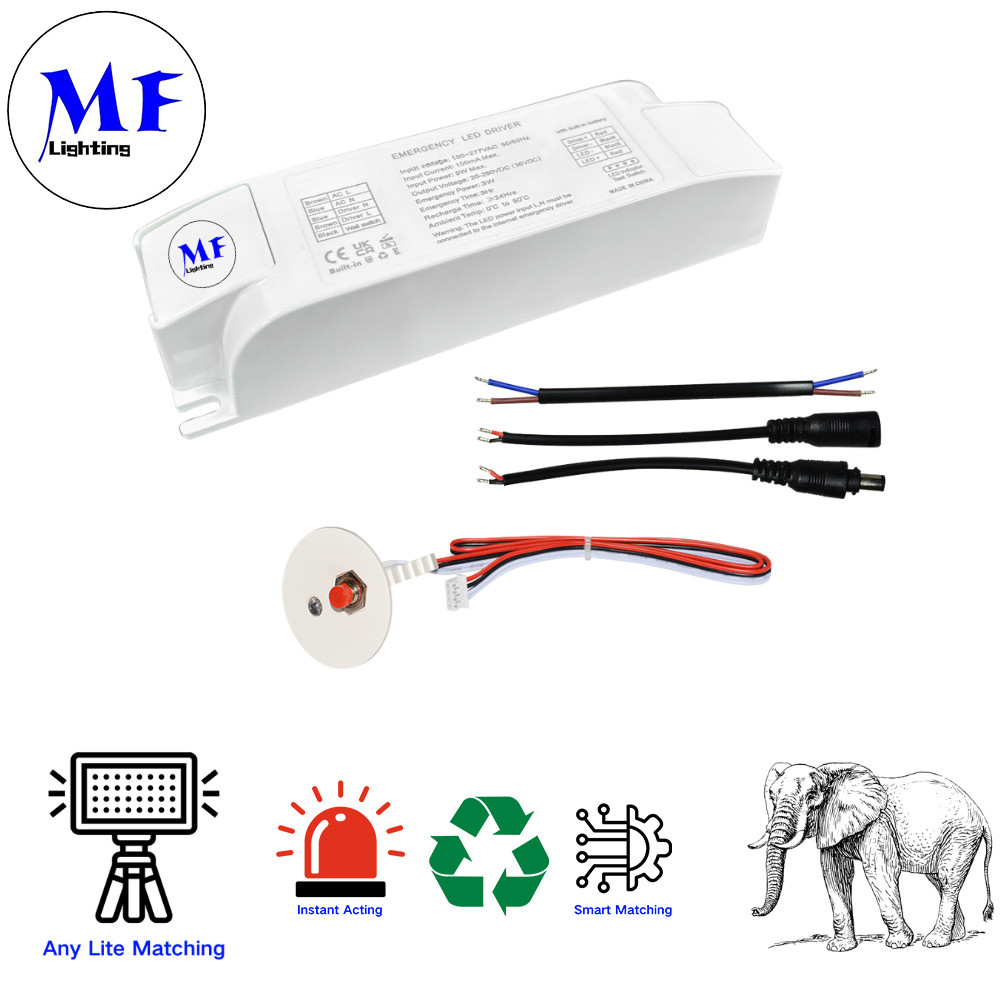

MF-188X LED इमरजेंसी ड्राइवर एक कॉम्पैक्ट (115×85×28mm) Li-FePO4-संगत समाधान है जो शून्य स्टैंडबाय करंट के साथ 3W/3H इमरजेंसी पावर प्रदान करता है। मल्टी-प्रोटेक्शन (ओवरचार्ज/डिस्चार्ज/शॉर्ट-सर्किट) की विशेषता, यह LED इंडिकेटर के माध्यम से विजुअल डायग्नोस्टिक्स प्रदान करता है और मैनुअल टेस्टिंग के साथ-साथ स्वचालित 180-दिन के सेल्फ-टेस्ट चक्रों का समर्थन करता है। IP20-रेटेड यूनिट 75°C तक संचालित होता है, IEC/EN मानकों को पूरा करता है, और 6 महीने के रखरखाव रिचार्ज के साथ 24 घंटे के प्रारंभिक चार्जिंग की आवश्यकता होती है। 3-वर्ष की वारंटी द्वारा समर्थित, यह ऊर्जा-कुशल ड्राइवर (<5W इनपुट) अपनी 4000mAh बैटरी क्षमता और मजबूत 3000V इलेक्ट्रिक स्ट्रेंथ सुरक्षा के साथ विश्वसनीय इमरजेंसी लाइटिंग सुनिश्चित करता है।

स्मार्ट सुरक्षा:
ओवरचार्ज/डिस्चार्ज, ओवरलोड और शॉर्ट-सर्किट सुरक्षा
शून्य स्टैंडबाय ड्रेन:
पावर बंद होने पर 0μA स्थिर करंट
उन्नत निदान:
चार्जिंग (हरा), दोष (लाल चमकती), और इमरजेंसी स्थिति के लिए LED इंडिकेटर
लचीला परीक्षण:
मैनुअल इमरजेंसी सिमुलेशन (10s), ऑटो अर्ध-वार्षिक सेल्फ-टेस्ट (180-दिन चक्र)
मजबूत डिज़ाइन:
IP20 रेटेड, 75°C सहनशीलता, IEC/EN मानकों के अनुरूप
उपयोग:
24 घंटे का प्रारंभिक चार्ज, 6 महीने का स्टोरेज रिचार्ज, और >1 मिनट की परीक्षण अवधि की आवश्यकता है। 3 साल की वारंटी।

विशेषताएं

सेल्फ-डिटेक्ट
स्थिर शक्ति इमरजेंसी आउटपुट
बाहरी एलईडी ड्राइवर के साथ एलईडी फिटिंग के लिए उपयुक्त
बाहरी बैटरी, Li-ion/Li-FePO4/Ni-CD
मल्टी-प्रोटेक्शन फ़ंक्शन के साथ;
बैटरी ओवरचार्ज सुरक्षा;
बैटरी ओवर-डिस्चार्ज सुरक्षा;
आउटपुट ओवरलोड सुरक्षा;
शॉर्ट-सर्किट सुरक्षा।
एक्सेसरी टेस्ट स्विच और एलईडी इंडिकेटर
पावर बंद होने की स्थिति में, बैटरी से कनेक्ट होने पर, बैटरी टर्मिनल पर स्थिर करंट 0uA होता है

विशेष विवरण:

​

इनपुट वोल्टेज	220-240Vac, 50/60Hz
इनपुट करंट	0.003A अधिकतम। @230Vac
इनपुट वाट क्षमता	<5.0W
पावर फैक्टर	≥0.5 @230 Vac
बैटरी चार्जिंग	350mA अधिकतम।
बैटरी चार्जिंग समय	≤24अधिकतम
इमरजेंसी आउटपुट वोल्टेज	DC25-185Vअधिकतम.200VDC
इमरजेंसी पावर	3W
इमरजेंसी समय	3H
बैटरी	Li-FePO4/26650/4000mAh-3.2V
संग्रहण तापमान	-20-40ºC
विद्युत शक्ति	3000Vac, 5mA (इनपुट से आउटपुट)
IP रेटिंग	IP 20
अधिकतम शेल तापमान	75ºC
वारंटी	3 साल
प्रासंगिक मानक	IEC 61347-2-7 / IEC 61347-1 / EN55015

​

वायरिंग आरेख

• AC इनपुट: 220-240V बिजली आपूर्ति के लिए भूरा (लाइन) और नीला (न्यूट्रल) तार

• एलईडी कनेक्शन: एलईडी आउटपुट के लिए लाल (पॉजिटिव) और काला (नेगेटिव) टर्मिनल

• बैटरी: Li-FePO4 बैटरी कनेक्शन के लिए समर्पित चार्जिंग तार (रंग निर्दिष्ट नहीं)

• स्विच नियंत्रण: वॉल स्विच एकीकरण शामिल है

• तार विनिर्देश: 7-8 मिमी स्ट्रिपिंग लंबाई के साथ 0.5-1.5mm² केबल का उपयोग करता है

माप

​एलईडी और टेस्ट बटन की स्थिति

एलईडी संकेतक
हरा श्वास पैटर्न: चार्जिंग मोड
हरा स्थिर: बैटरी पूरी तरह चार्ज
लाल चमकती: नीचे के रूप में विफलता
प्रति सेकंड लाल चमकती: बैटरी कनेक्ट नहीं है
बैटरी खराब है
प्रति सेकंड लाल चार बार चमकती है: इमरजेंसी मोड के दौरान लोड विफलता, ओपन सर्किट/शॉर्ट सर्किट
टेस्ट बटन
1: 0S 2: नकली इमरजेंसी स्थितियों में, बाहर निकलने और सामान्य चार्जिंग स्थिति में वापस आने के लिए एक बार छोटा प्रेस करें
3: 0S त्रैमासिक स्व-परीक्षण
जब इमरजेंसी ड्राइवर चालू होता है, तो हर 180 दिन±1 दिन स्वचालित रूप से इमरजेंसी स्थिति में प्रवेश करता है, इमरजेंसी अवधि तब तक जब तक बैटरी डिस्चार्ज नहीं हो जाती, फिर पावर-ऑन स्थिति में वापस आ जाती है।

​स्थापना निर्देश

1: यदि इसका उपयोग पहली बार किया जाता है या ओवर-डिस्चार्ज होने के बाद यह सामान्य कार्यशील स्थिति में प्रवेश नहीं करता है, तो मुख्य शक्ति को कनेक्ट करना आवश्यक है
इमरजेंसी बिजली आपूर्ति को सक्रिय करने और इसे 24 घंटे तक चार्ज करने के लिए। कृपया प्रदान की गई मूल इमरजेंसी बैटरी का उपयोग करें
2: इसे स्थापित और उपयोग करते समय, कृपया इसे गर्मी के स्रोतों से दूर रखें और केवल उपयोग करें
इसे एक निश्चित कार्य तापमान सीमा के भीतर।
3: एक ठंडी, सूखी जगह में संग्रहित किया जाना चाहिए।
4: लंबे समय तक भंडारण के बाद, आवश्यकतानुसार कम से कम हर 6 महीने में एक बार रिचार्ज करें।
5: इमरजेंसी ड्राइवर परीक्षण 1 मिनट से अधिक लंबा होना चाहिए, परीक्षण बटन को बार-बार न दबाएं।

​अनुप्रयोग

अनुप्रयोग:
स्कूल, अस्पताल, सबवे, ट्रेन स्टेशन, शॉपिंग मॉल, सुपरमार्केट, हवाई अड्डा, कार्यालय, कारखाना, होटल, बेसमेंट, पार्किंग स्थल, सार्वजनिक स्थान

​पैकेजिंग और शिपिंग
