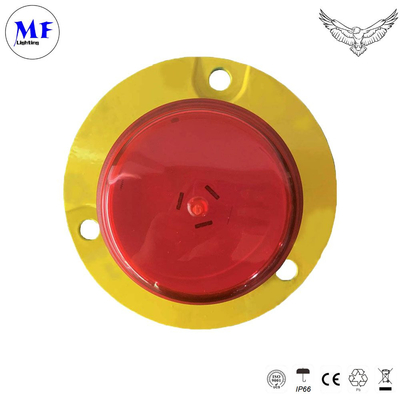

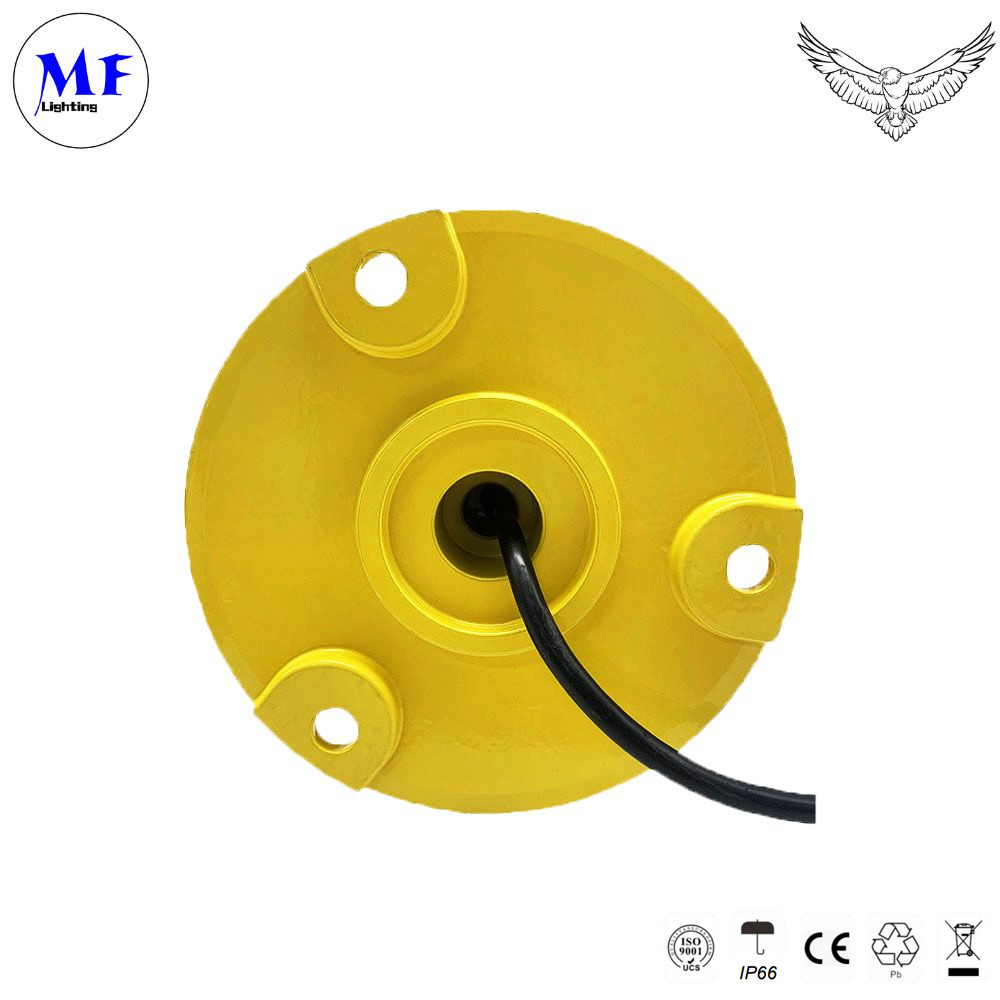

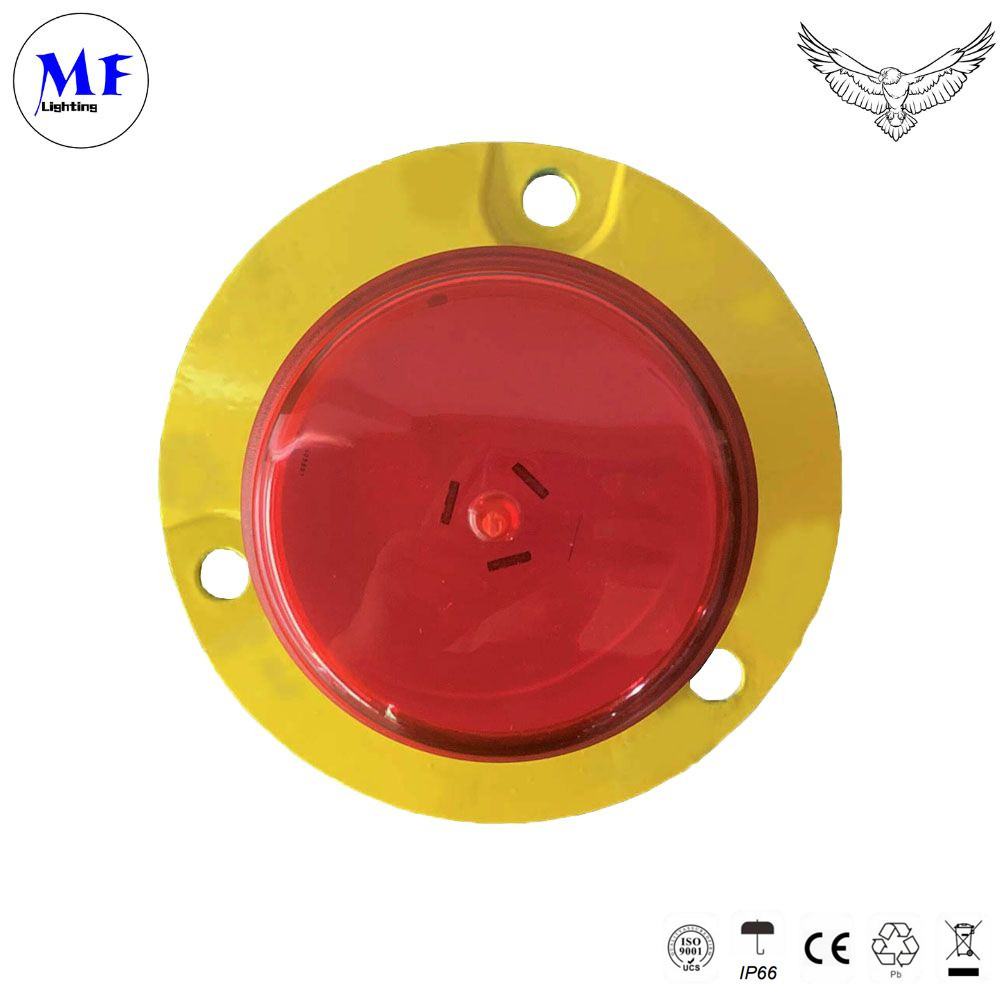

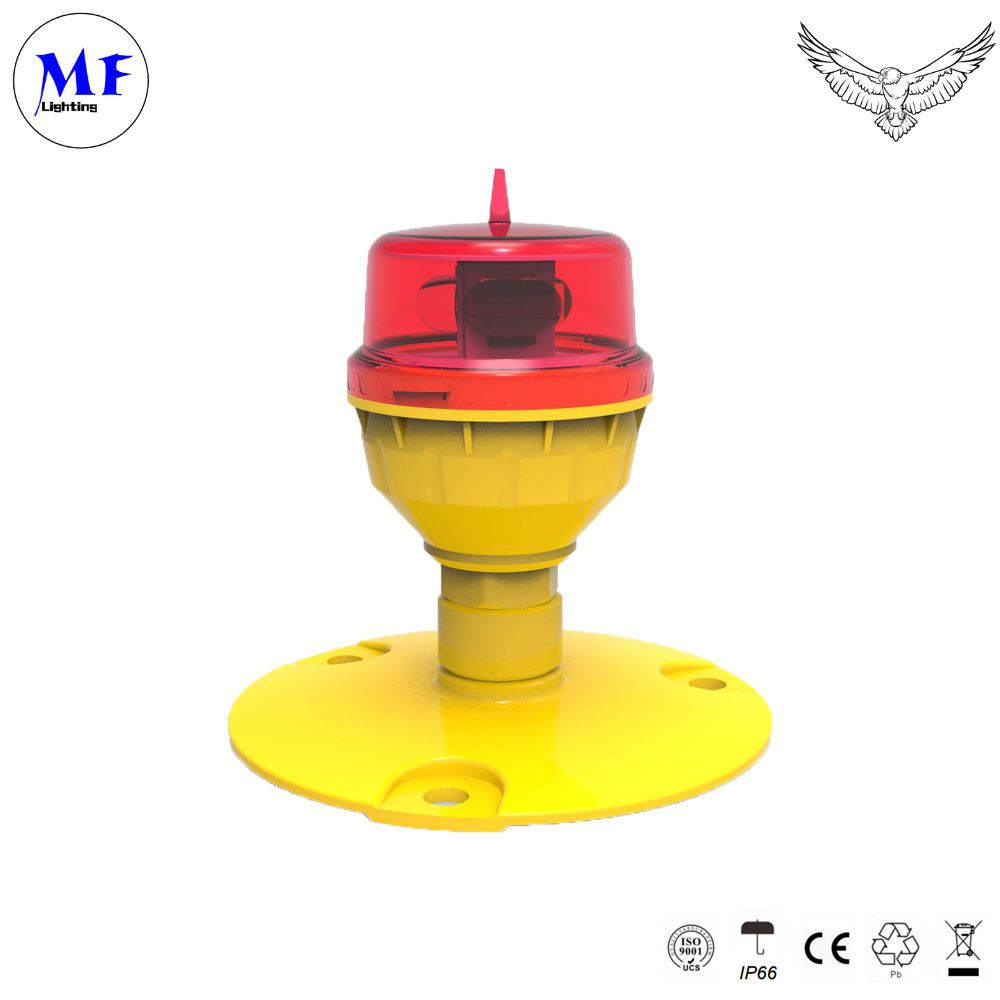

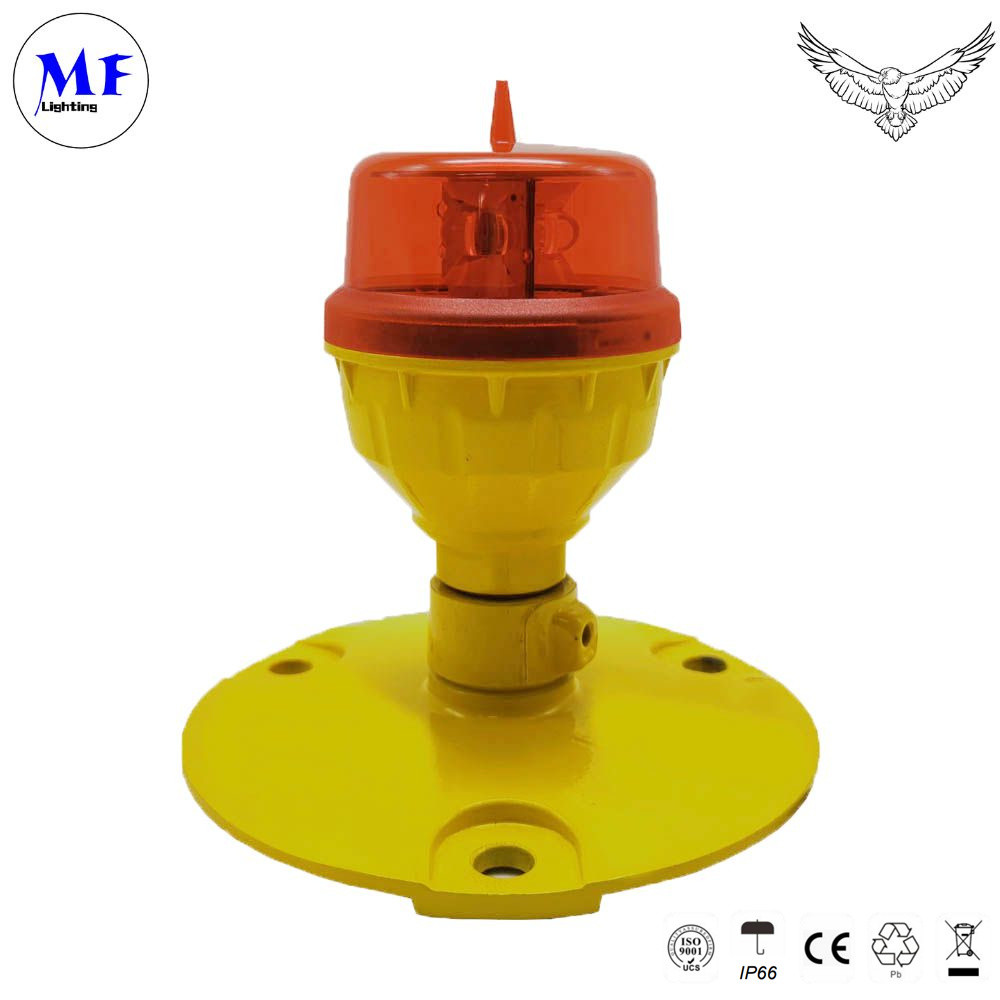

लाल IP66 आईसीएओ कम तीव्रता L810 एकल विमानन बाधा प्रकाश उच्च इमारत पुल टॉवर क्रेन के लिए

उत्पाद विवरण

• आईसीएओ अनुलग्नक 14 खंड 1, सातवां संस्करण, 2016, तालिका 6.3 निम्न तीव्रता प्रकार ए / बी / ई बाधा प्रकाश
• एफएए एल-810



  विशेषताएं

  विद्युत



  1.3 उच्च शक्ति CREE एलईडी, सुनिश्चित करें कि एलईडी उपयोग के दौरान उज्ज्वल रहता है

  2.DC ((48V) & AC ((110-240VAC) में बिजली की आपूर्ति, प्रकाश 48VDC/110VAC/240VAC इनपुट के साथ सामान्य रूप से काम कर सकता है

  3एलईडी पावर सप्लाई बोर्ड में शॉर्ट सर्किट और ओपन सर्किट सुरक्षा शामिल है, धातु ऑक्साइड वैरिस्टोर द्वारा लाइन ओवरज सुरक्षा



  ​​​

शारीरिक​

1. पक्षी निवारक स्पाइक शीर्ष पर

2प्रकाश के अभिसरण और अच्छी पारदर्शिता के लिए अद्वितीय डिजाइन PMMA लेंस

3उच्च पारदर्शिता और विरोधी यूवी पॉली कार्बोनेट कवर पीले रंग के बिना 3-5 साल का उपयोग कर सकते हैं

4यूवी सुरक्षा पाउडर लेपित चमकीले पीले रंग का आधार बेहतर दृश्यता और कठोर वातावरण में भी लंबे समय तक जीवन प्रदान करता है

5आधार सामग्री डाई कास्टिंग एल्यूमीनियम है जिसमें मजबूत संक्षारण प्रतिरोध, सदमे और कंपन संरक्षण है।

6.3/4 इंच के धागे का छेद पोल की स्थापना को आसान बनाता है

प्रणाली डिजाइन​​

1.दिन/रात के संचालन के लिए अंतर्निहित फोटोसेल, सूर्यास्त से सुबह तक ऑपरेशन, पृष्ठभूमि चमक 50cd/m2 से कम होने पर स्वचालित रूप से चालू हो जाता है

2पीसीबी पर स्थिर/20FPM/30FPM/60FPM डीआईपी स्विच

3.सर्ज और बिजली संरक्षण

वैकल्पिक

1.एनवीजी का उपयोग करने वाले पायलट के लिए इन्फ्रारेड एलईडी

2. अलार्म संपर्क आउटपुट (शुष्क संपर्क- NO COM NC), जब बिजली विफल अलार्म उत्पन्न & भी एलईडी विफलता अलार्म उत्पन्न

3.जीपीएस सिंक्रनाइज़ेशन चमक रहा है

प्रकाश की विशेषताएं

ऑपरेटिंग वोल्टेज	DC ((48VDC) &AC ((110-240VAC) या अन्य
शक्ति	2.5w
बिजली का झटका	IEC61000-4-5 L- N ±3kV IEC61000-4-5 L- PE ±6kV IEC61000-4-5 एन-पीई ±6kV
विद्युत स्थैतिक	IEC61000-4-2 संपर्क डिस्चार्ज 8kV
सर्किट संरक्षण	एकीकृत





शारीरिक विशेषताएं

शरीर सामग्री	पॉली कार्बोनेट
आधार सामग्री	मुद्रित एल्यूमीनियम
घुड़सवार	3/4 इंच का पाइप धागा या D140mm×M10*3
आयाम	Φ90mm×130mm
वजन	0.3 किलोग्राम
उत्पाद जीवन प्रत्याशा	10 वर्ष प्लस





पर्यावरणीय कारक

परिवेश का तापमान ((°C)	-40~65
भंडारण तापमान ((°C)	-55~70
आर्द्रता	10%-95% आरएच ((कोई संघनक नहीं)
हवा की गति	130 मीटर/सेकंड
जलरोधक	IP66





अनुपालन

आईसीएओ	अनुलग्नक 14 खंड 1, "एरोड्रोम डिजाइन और ऑपरेशंस ⇒ सातवां संस्करण जुलाई 2016, तालिका 6.3 कम तीव्रता वाला प्रकार A/B/E बाधा प्रकाश
एफएए	L-810



उपलब्ध विकल्प

एनवीजी (नाइट विजन गॉगल्स) संगत एलईडी

जीपीएस सिंक्रनाइज़ेशन फ्लैशिंग

शुष्क संपर्क आउटपुट

फ्लैशिंग दर

विन्यास

मॉडल	पावर इनपुट	फ्लैश दर	लेंस का रंग	फोटोसेल	सूखी संपर्क अलार्म	जीपीएस सिंक्रनाइज़ेशन फ्लैशिंग	नियंत्रण
MF-LI-B2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	स्थिर 20FPM 60FPM 40FPM 30FPM	लाल साफ	अंतर्निहित NO	कोई अलार्म नहीं	कोई सिंक नहीं जीपीएस एसएनवाईसी	अकेले प्रयोग के लिए नियंत्रक के साथ प्रयोग











वायरिंग आरेख







विमानन अवरोध प्रकाश, जिसे विमान चेतावनी प्रकाश या विमानन चेतावनी प्रकाश के रूप में भी जाना जाता है, का उपयोग ऊंची संरचनाओं या वस्तुओं की दृश्यता बढ़ाने के लिए किया जाता है जो विमान के लिए खतरा पैदा कर सकते हैं।ये रोशनी आमतौर पर इमारतों पर स्थापित की जाती हैं, टावर, क्रेन, पवन टरबाइन और अन्य ऊंची संरचनाओं को पायलटों के लिए अधिक दृश्यमान बनाने के लिए, विशेष रूप से रात के समय या कम दृश्यता की स्थिति में



कम तीव्रता प्रकाश उच्च के शीर्ष पर अकेले इस्तेमाल किया जा सकता है

वृद्धि भवन, उच्च चिमनी, मार्किंग टॉवर (टेलिकॉम, जीएसएम, माइक्रो)

लहर और टीवी), उच्च ध्रुव, टॉवर क्रेन, पवन टरबाइन, आदि

आठ 45 मीटर से कम है।



जब बाधा वस्तु 45 मीटर से अधिक है, तो MF-LI-B2 का उपयोग किया जा सकता है

मध्यम तीव्रता या उच्च तीव्रता बाधा प्रकाश के साथ संकेत करने के लिए

एक स्थिर लाल सुरक्षा प्रकाश के साथ खतरनाक बाधाओं.
