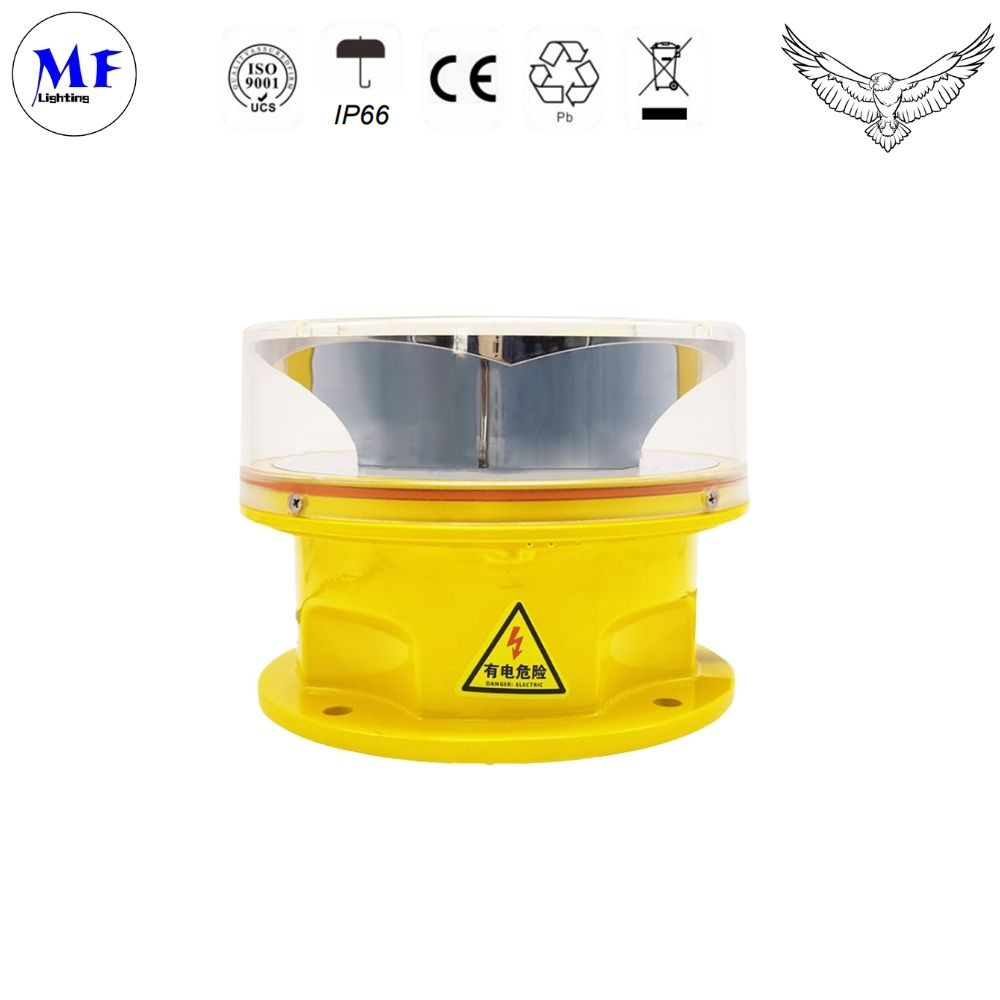

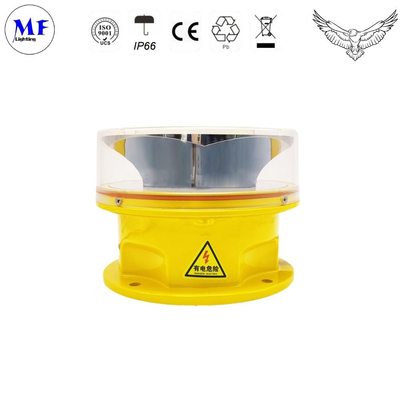

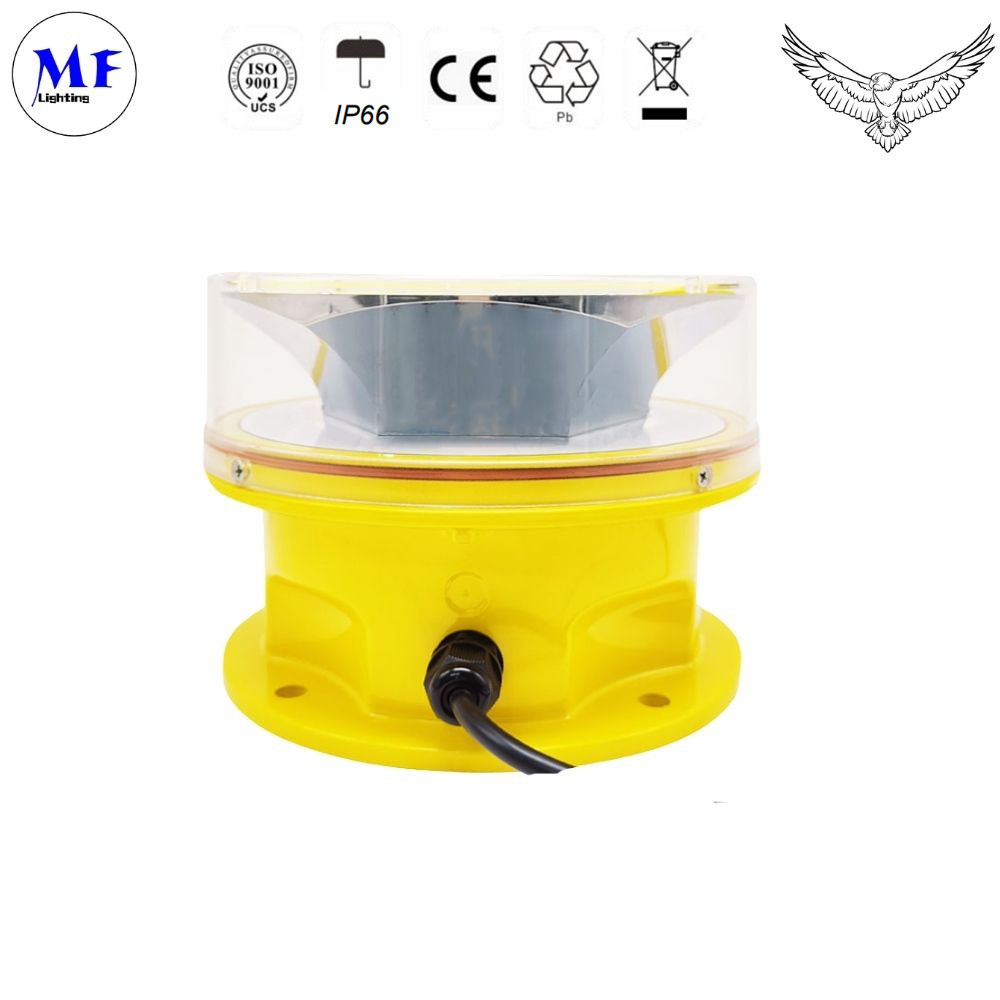

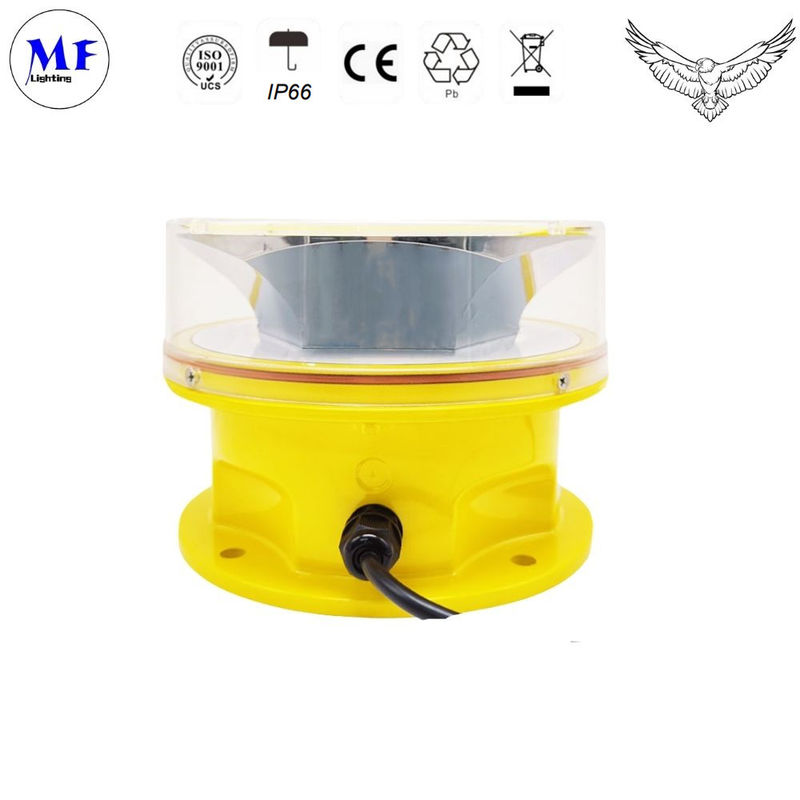

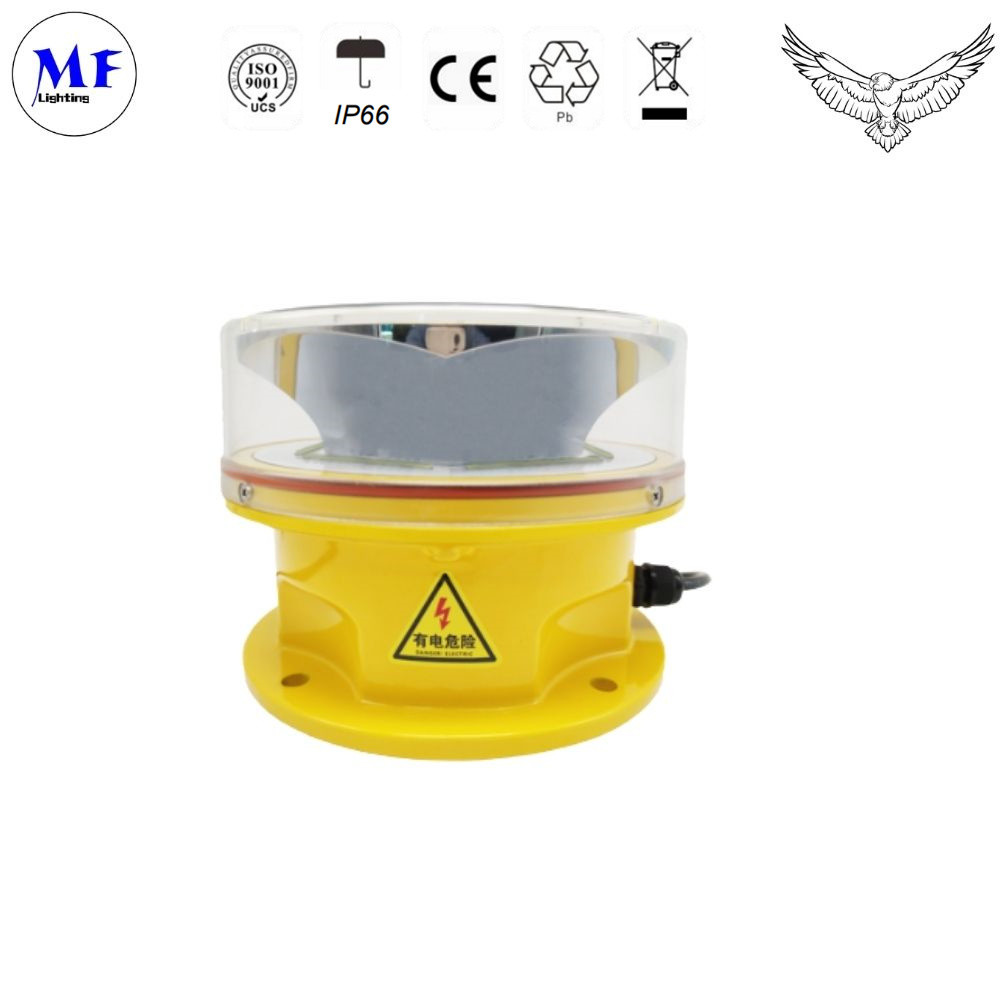

लाल IP66 आईसीएओ मध्यम तीव्रता प्रकार बी एल 864 एलईडी विमानन बाधा प्रकाश ऊंची इमारत एयरपोर्ट टॉवर के लिए

उत्पाद विवरण

• आईसीएओ अनुलग्नक 14 खंड 1, सातवां संस्करण, 2016, तालिका 6.3 मध्यम

  तीव्रता प्रकार बी बाधा प्रकाश
• एफएए एल-864



  विशेषताएं

  विद्युत



  1.CREE अल्ट्रा उच्च तीव्रता एलईडी प्रकाश स्रोत के रूप में बिजली की बचत
  बिजली की खपत और रखरखाव
  2.lampDC (12V, 24V, 48V) या AC (110-240VAC) में उपलब्ध बिजली की आपूर्ति

  ​​​

शारीरिक​

1प्रकाश के अभिसरण के लिए अद्वितीय डिजाइन और यूवी संरक्षित पॉलीकार्बोनेट परावर्तक

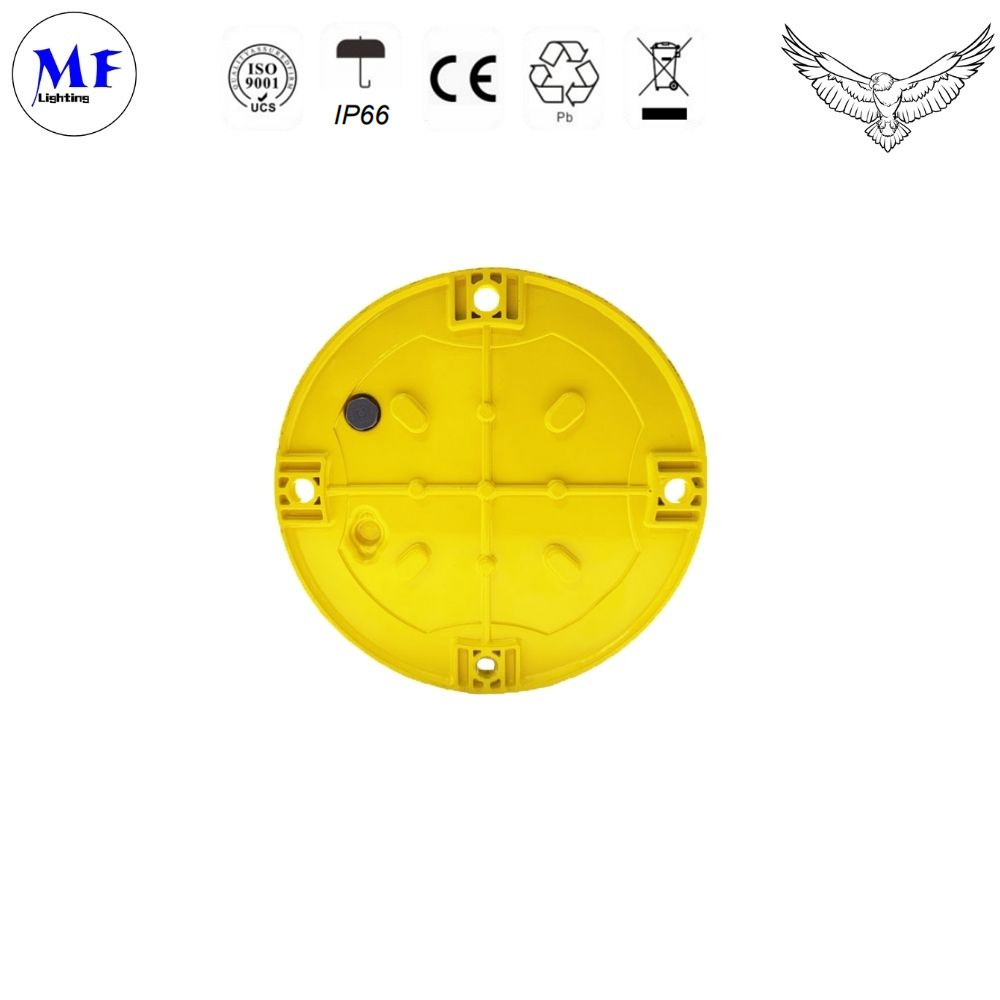

2यूवी सुरक्षा पाउडर लेपित चमकीले पीले रंग का आधार बेहतर दृश्यता प्रदान करता है
3आधार सामग्री डाई कास्टिंग एल्यूमीनियम है जिसमें मजबूत संक्षारण प्रतिरोध, सदमे और कंपन संरक्षण है।
4.विशेष वाल्व आधार के नीचे स्थापित यह सुनिश्चित करने के लिए हवा के माध्यम से जा सकता है, लेकिन पानी से बचा जाता है, ताकि पूरे प्रकाश तापमान उच्च नहीं होगा

प्रणाली डिजाइन​​

1.दिन/रात के संचालन के लिए अंतर्निहित फोटोसेल ((संध्या से सुबह तक संचालन)
2.सर्ज और बिजली संरक्षण

वैकल्पिक

1. शुष्क संपर्क दूरस्थ निगरानी के लिए अलार्म आउटपुट
2.उपयोगकर्ता समायोज्य चमक दर ((20, 30, 40, 60 चमक/मिनट)
3.एनवीजी का उपयोग करने वाले पायलट के लिए इन्फ्रारेड एलईडी

प्रकाश की विशेषताएं

​​

प्रकाश स्रोत	सीआरईई उच्च तीव्रता एलईडी
उपलब्ध रंग	लाल ((अन्य रंग वैकल्पिक है)
तीव्रता ((cd)	≥2000cd
क्षैतिज आउटपुट (डिग्री)	360
ऊर्ध्वाधर विचलन (डिग्री)	3
फ्लैश विशेषताएं	20-60 फ्लैश प्रति मिनट ((कारखाना सेटिंगः 20fpm)
ऑपरेशन मोड	शाम से सुबह तक स्वचालित रूप से मानक के रूप में।
एलईडी जीवन अनुभव (घंटे)	>100,000

विद्युत विशेषताएं​

ऑपरेटिंग वोल्टेज	DC ((12V, 24V, 36V, 48V) या AC ((110-240VAC)
तत्काल शक्ति	40W
औसत शक्ति	3W ((20fpm)
बिजली का झटका	IEC61000-4-5 L- N ±3kV, IEC61000-4-5 L- PE ±6kV, IEC61000-4-5 N- PE ±6kV
विद्युत स्थैतिक	IEC61000-4-2 संपर्क डिस्चार्ज 8kV
सर्किट संरक्षण	एकीकृत

​

शारीरिक विशेषताएं​

शरीर सामग्री	यूवी संरक्षित पॉली कार्बोनेट
आधार सामग्री	पाउडर लेपित डाई-कास्टिंग एल्यूमीनियम
घुड़सवार	190*190*θ12
आयाम ((मिमी)	229*229*168
वजन ((किलो)	2.5
उत्पाद जीवन प्रत्याशा	10 वर्ष से अधिक

​

पर्यावरणीय कारक

परिवेश का तापमान ((°C)	-40~65
भंडारण तापमान ((°C)	-55~70
आर्द्रता	10%-95% आरएच ((कोई संघनक नहीं)
हवा की गति	240 किमी/घंटा
जलरोधक	IP66





अनुपालन

आईसीएओ	अनुलग्नक 14 खंड 1, "एरोड्रोम डिजाइन और ऑपरेशंस का सातवां संस्करण जुलाई 2016, तालिका 6.3 मध्यम तीव्रता का प्रकार बी लाल बाधा प्रकाश
एफएए	L-864



उपलब्ध विकल्प

फ्लैशिंग दर

एनवीजी (नाइट विजन गॉगल्स) संगत एलईडी

सूखी संपर्क अलार्म ((NO COM NC)

जीपीएस सिंक्रनाइज़ेशन फ्लैशिंग

RS485 संचार

पक्षियों के प्रतिरोधी स्पाइक

विन्यास

मॉडल	पावर इनपुट	फ्लैश दर	लेंस का रंग	फोटोसेल	सूखी संपर्क अलार्म	जीपीएस सिंक्रनाइज़ेशन फ्लैशिंग	नियंत्रण
MF-LI-B2	110-240Vac&48dc 12Vdc 24Vdc 36Vdc	स्थिर 20FPM 60FPM 40FPM 30FPM	लाल स्पष्ट	अंतर्निहित	कोई अलार्म नहीं	कोई सिंक नहीं जीपीएस एसएनवाईसी	अकेले प्रयोग के लिए नियंत्रक के साथ प्रयोग











वायरिंग आरेख









यह एलईडी मध्यम तीव्रता प्रकार बी L864 विमानन

बाधा लाल रंग की चमकती रोशनी, चिह्न के लिए डिज़ाइन की गई

बाधा की चोटी जिसकी ऊँचाई 45 मीटर से अधिक है।

अल्ट्रा उच्च तीव्रता CREE एलईडी प्रकाश स्रोत के लिए प्रयोग किया जाता है

लंबे जीवन का अनुभव और अच्छा प्रदर्शन सुनिश्चित करें।

प्रकाश के अभिसरण के लिए स्वयं निर्मित परावर्तक का प्रयोग किया जाता है, जो

के रूप में कम के साथ मानक प्रकाश तीव्रता तक पहुँच सकता है

बिजली की खपत।
