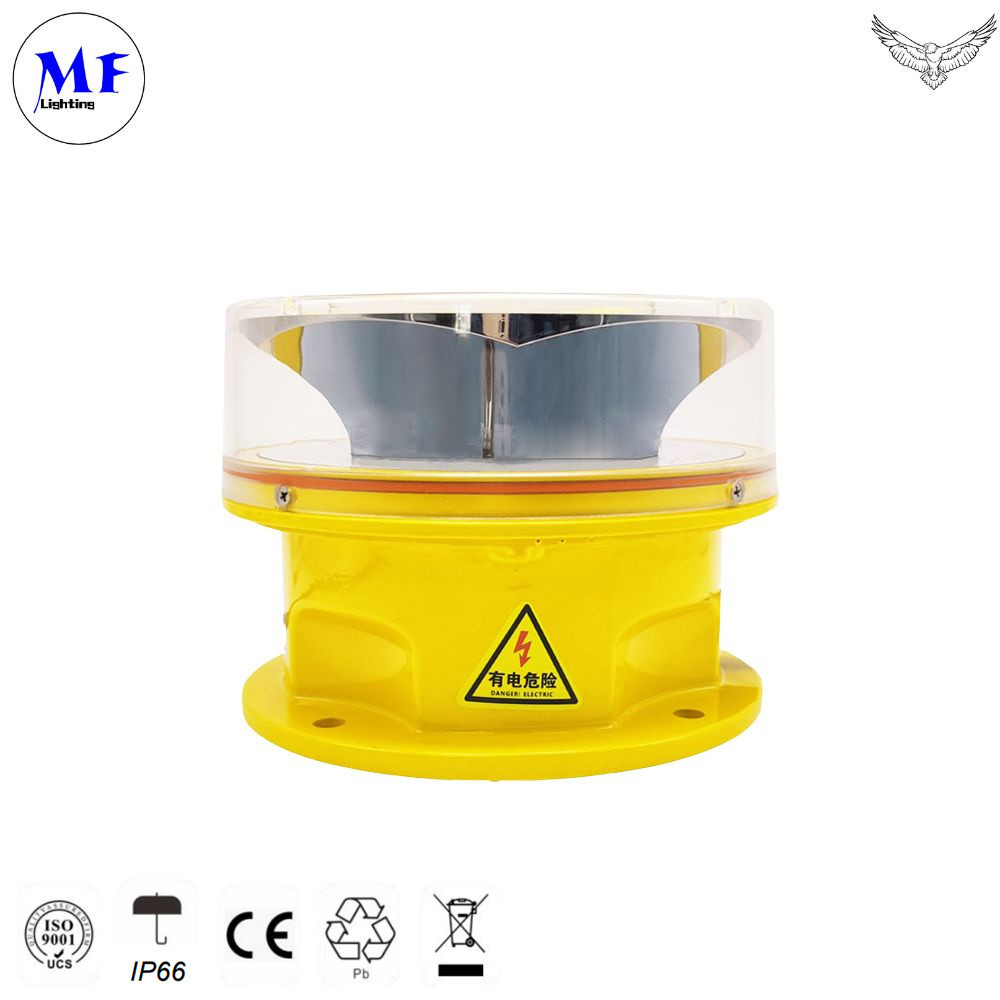

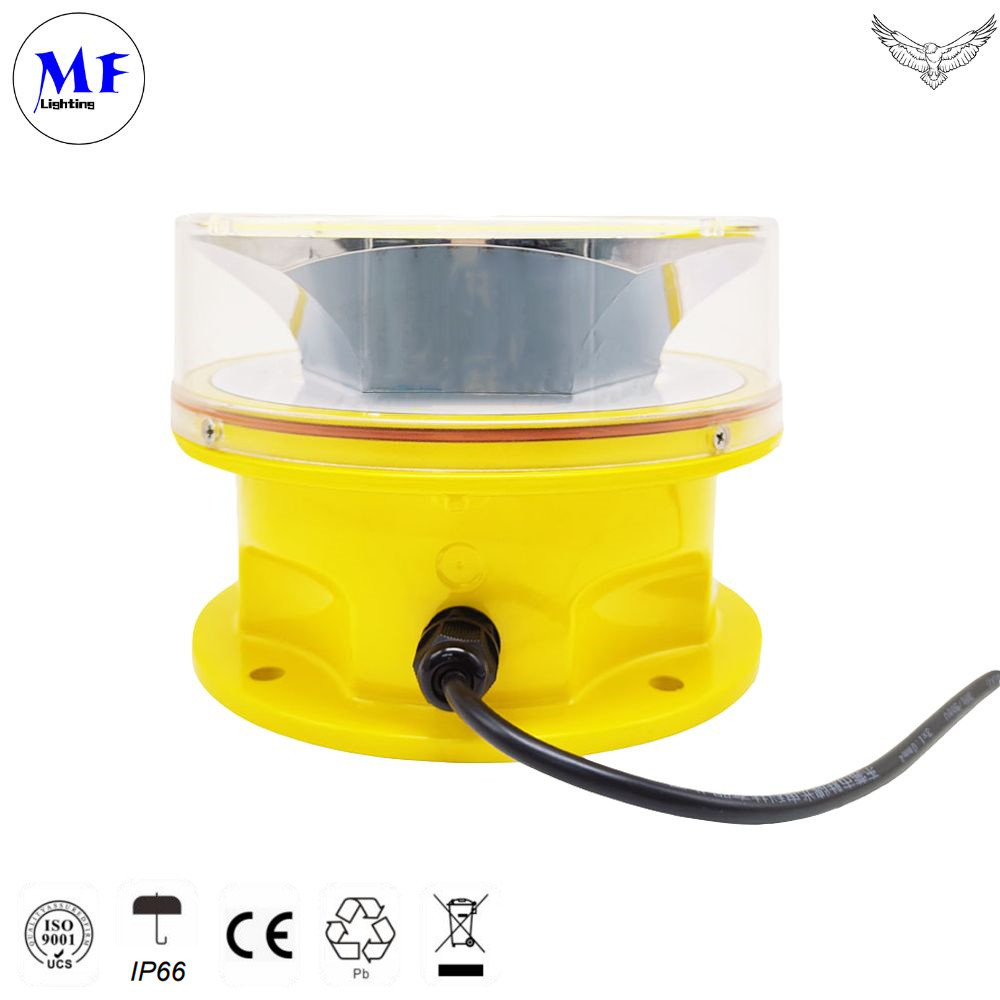

IP66 लाल सफेद मध्यम तीव्रता FAA L865 L864 एलईडी विमानन अवरोध प्रकाश हवाई अड्डे के उच्च भवन पुल के लिए

उत्पाद विवरण

शारीरिक​

1प्रकाश के अभिसरण के लिए अद्वितीय डिजाइन और यूवी संरक्षित पॉलीकार्बोनेट परावर्तक
2यूवी सुरक्षा पाउडर लेपित चमकीले पीले रंग का आधार बेहतर दृश्यता प्रदान करता है

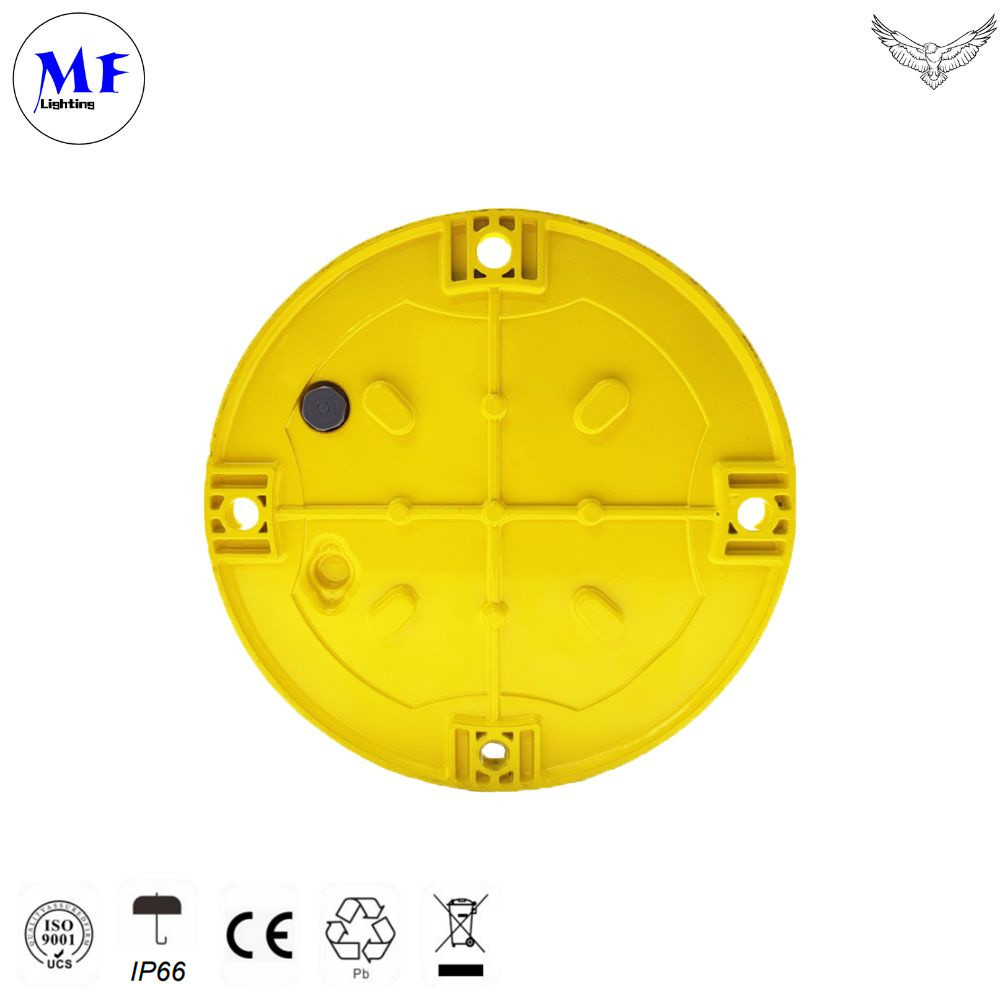

3आधार सामग्री डाई कास्टिंग एल्यूमीनियम है जिसमें मजबूत संक्षारण प्रतिरोध, सदमे और कंपन संरक्षण है।
4.विशेष वेंटिलेटर आधार के नीचे स्थापित यह सुनिश्चित करने के लिए हवा के माध्यम से पारित कर सकते हैं लेकिन पानी से बचा जाता है, ताकि पूरे प्रकाश तापमान उच्च नहीं होगा, उच्च दबाव भाप अंदर जाता है से बचने के लिए

प्रणाली डिजाइन​​

1.दिन/रात के संचालन के लिए अंतर्निहित फोटोसेल ((संध्या से सुबह तक संचालन)
2.सर्ज और बिजली संरक्षण

वैकल्पिक

1. शुष्क संपर्क दूरस्थ निगरानी के लिए अलार्म आउटपुट
2.जीपीएस सिंक्रनाइज़ेशन
3.एनवीजी का उपयोग करने वाले पायलट के लिए इन्फ्रारेड एलईडी

प्रकाश की विशेषताएं​

प्रकाश स्रोत	सीआरईई उच्च तीव्रता एलईडी
उपलब्ध रंग	सफेद ((अन्य रंग वैकल्पिक है)
तीव्रता ((cd)	≥20,000cd (दिन में) ≥2,000cd ((रात में)
क्षैतिज आउटपुट (डिग्री)	360
ऊर्ध्वाधर विचलन (डिग्री)	3
फ्लैश विशेषताएं	20-60 फ्लैश प्रति मिनट ((कारखाना सेटिंगः 20fpm)
ऑपरेशन मोड	24 घंटे संचालन, 2 अलग-अलग मोड
एलईडी जीवन अनुभव (घंटे)	>100,000

विद्युत विशेषताएं​

ऑपरेटिंग वोल्टेज	DC ((12V, 24V, 36V, 48V) या AC ((110-240VAC)
तत्काल शक्ति ((W)	40W (लाल मोड) + 600W ((सफेद मोड)
औसत शक्ति ((W)	5W ((20fpm, लाल मोड) + 13W ((20fpm, सफेद मोड)
सर्किट संरक्षण	एकीकृत

​

शारीरिक विशेषताएं​

शरीर सामग्री	यूवी संरक्षित पॉली कार्बोनेट
आधार सामग्री	पाउडर लेपित डाई-कास्टिंग एल्यूमीनियम
घुड़सवार	190*190*θ12
आयाम ((मिमी)	236*236*215
वजन ((किलो)	4
उत्पाद जीवन प्रत्याशा	10 वर्ष से अधिक

​

पर्यावरणीय कारक​

आर्द्रता	0%-100%
हवा की गति	80 मीटर/सेकंड
जलरोधक	IP66

​

अनुपालन​

आईसीएओ	अनुलग्नक 14 खंड 1, "एरोड्रोम डिजाइन और ऑपरेशंस' आठवां संस्करण 2018, तालिका 6.3 मध्यम तीव्रता वाला प्रकार ए का सफेद बाधा प्रकाश मध्यम तीव्रता का प्रकार बी/सी लाल बाधा प्रकाश
एफएए	L-865, L-864

उपलब्ध विकल्प

जीपीएस सिंक्रनाइज़ेशन फ्लैशिंग

इन्फ्रारेड एलईडी NVG के लिए संगत (रात)

दृष्टि चश्मा)

सूखी संपर्क अलार्म आउटपुट

RS485 संचार

पक्षियों के प्रतिरोधी स्पाइक



विन्यास​

मॉडल	पावर इनपुट	फ्लैश दर	लेंस का रंग	फोटोसेल	सूखी संपर्क अलार्म	जीपीएस सिंक्रनाइज़ेशन फ्लैशिंग	नियंत्रण
एमएफ-एमआई-बीएफ	110-240VAC 12 वीडीसी 36 वीडीसी 48 वीडीसी	20FPM (प्रकार B&A) 30FPM (प्रकार B&A) 60FPM (प्रकार B&A) 40FPM (प्रकार B&A) फिक्स्ड (प्रकार C&A)	सफेद&लाल	अंतर्निहित फोटोसेल कोई फोटोसेल नहीं	कोई अलार्म नहीं	कोई सिंक नहीं जीपीएस एसएनवाईसी	अकेले प्रयोग के लिए नियंत्रक के साथ

​







वायरिंग आरेख









यह एलईडी मध्यम तीव्रता लाल और सफेद दोहरी विमानन

बाधा प्रकाश दिन के समय और रात में चमकती सफेद रंग

रात में लाल रंग. यह बाधा के शीर्ष को चिह्नित करने के लिए बनाया गया है

जिसकी ऊंचाई 45-150 मीटर के बीच है।

अल्ट्रा उच्च तीव्रता CREE एलईडी प्रकाश स्रोत के लिए प्रयोग किया जाता है

लंबे जीवन का अनुभव और अच्छा प्रदर्शन सुनिश्चित करें।

प्रकाश के अभिसरण के लिए स्वयं निर्मित परावर्तक का प्रयोग किया जाता है, जो

के रूप में कम के साथ मानक प्रकाश तीव्रता तक पहुँच सकता है

बिजली की खपत।
